Опора клиновая 130 ОСТ2 Р79-1-78

(0) Оставить отзыв

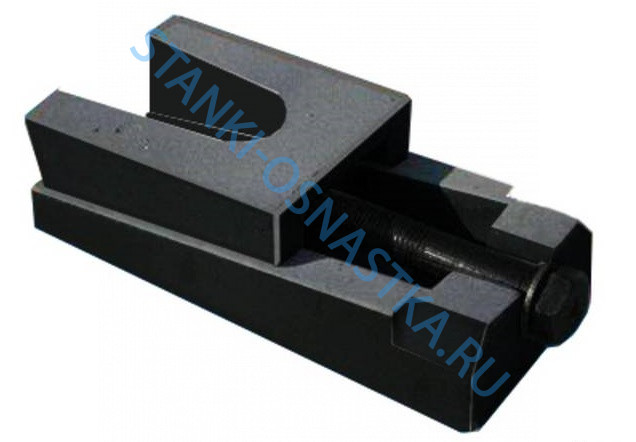

Опора клиновая 130 ОСТ2 Р79-1-78
В наличии
Масса, кг13,97 кг
b, мм34 мм
l2, мм:180 мм
L1 мм280 мм
l мм130 мм
B, мм130 мм
H, наибольшая, мм:100 мм
H, наименьшая, мм: 93 мм
Грузоподъемность кгсдо 5000 кгс

Описание

Опоры клиновые регулируемые 130 ОСТ2 Р79-1-78 предназначены для установки станков, прессов и других изделий с заливкой в фундамент. Пример условного обозначения опоры клиновой регулируемой с размером В=130 мм и пазом b=34 мм: ОПОРА КЛИНОВАЯ 130 0СТ2 P79-I-78

Технические требования:

  • Допуск параллельности поверхности С относительно поверхности Е не более 0,1 мм.
  • Взаимно прилегающие поверхности основания и клина проверить в сборе на контактное прилегание по краске. Контакт поверхностей должен быть равномерным.
  • Маркировать обозначение опоры и товарный знак предприятия-изготовителя по ГОСТ 2.314 — 68. Основные параметры и размеры опор должны соответствовать указанным на чертеже и в таблице.
Параметры Характеристики
Масса, кг: 13,97
B, мм: 130
l, мм: 130
b, мм: 34
L1, мм: 280
L2, мм: 180
H, наибольшая, мм: 100
H, наименьшая, мм: 93
Грузоподъемность, кгс: до 5000



Характеристики

Масса, кг13,97 кг
b, мм34 мм
l2, мм:180 мм
L1 мм280 мм
l мм130 мм
B, мм130 мм
H, наибольшая, мм:100 мм
H, наименьшая, мм: 93 мм
Грузоподъемность кгсдо 5000 кгс

Опора клиновая 130 ОСТ2 Р79-1-78 отзывы

Об этом товаре отзывов пока нет. Будьте первым!
×
