Резцедержатели к станкам с ЧПУ
Описание
Резцедержатели предназначены для закрепления призматических резцов сечением -20х20 и 16х16 - для резцедержателей с хвостовиком 30 мм, -25х25 и 20х20 - для резцедержателей с хвостовиком 40 мм, а также для закрепления инструмента с цилиндрическими и коническими хвостовиками. Хвостовик резцедержателя соответствует ГОСТ 24900 и DIN 69880.|
Радиальный |
Радиальный |
| Модель | d | D | L | H | H1 | H2 | B1 | Модель | d | D | L | H | H1 | H2 | B1 | |
| 291.341.111 | 30 | 80 | 95 | 70 | 20 | 16 | 12 | 291.341.101 | 30 | 80 | 95 | 70 | 20 | 16 | 12 | |
| 291.341.131* | 40 | 88 | 107 | 80 | 25 | 20 | 16 | 291.341.121* | 40 | 88 | 107 | 80 | 25 | 20 | 16 |
|
Осевой |
Осевой |

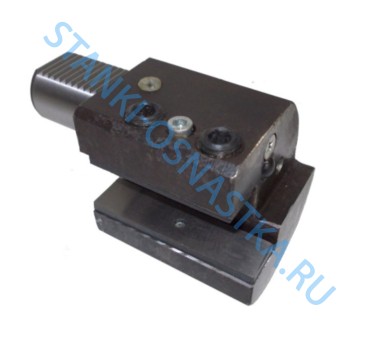

| Модель | d | D | L | H | H1 | H2 | B1 | B2 | A2 | Модель | d | D | L | H | H1 | H2 | B1 | |
| 291.341.211 | 30 | 78 | 125 | 71 | 20 | 16 | 10 | - | - | 291.341.201 | 30 | 78 | 125 | 67 | 20 | 16 | 10 | |
| 291.341.231* | 40 | 88 | 148 | 78 | 25 | 20 | 12.5 | 30 | 50 | 291.341.221* | 40 | 88 | 148 | 81 | 25 | 20 | 12,5 |
Для борштанг |
 Для инструмента с цилиндрическим хвостовиком |

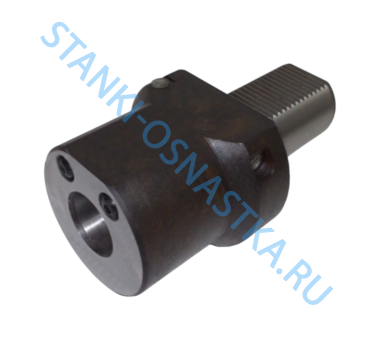

| Модель | d | D | L | H | B1 | N | d1 | d2 | Модель | d | D | L | H | d1 | A | |
| 291.342.311 | 30 | 68 | 111 | 62 | 25 | 3 | 23.825 | 64 | 291.342.200 | 30 | 84 | 111 | 62 | 25 | 45 | |
| 291.342.331 | 40 | 83 | 143 | 74 | 25 | 4 | 31.267 | 70 | 291.342.222 | 40 | 116 | 123 | 75 | 32 | 65 |
|
|
Для инструмента с цилиндрическим хвостовиком| Модель | d | D | L | H | B1 | d1 | d2 | C |
| 291.342.112 | 30 | 68 | 121 | 66 | - | 32 | - | 54 |
| -01 | 30 | 68 | 121 | 66 | - | 25 | - | 54 |
| -02 | 30 | 68 | 126 | 66 | - | 20 | - | 59 |
| -03 | 30 | 68 | 130 | 66 | - | 16 | - | 63 |
| 291.342.132 | 40 | 63 | 138 | 74 | 55 | 32 | 70 | 63 |
| -01 | 40 | 63 | 138 | 74 | 55 | 25 | 70 | 63 |
| -02 | 40 | 63 | 138 | 74 | 55 | 20 | 70 | 63 |
| -03 | 40 | 63 | 138 | 74 | 55 | 16 | 70 | 53 |
* - в вариантах исполнений резцедержателей со сменной планкой в шифр обозначения резцедержателя добавляется литера «А».
 |
|
d |
C |
L |
A |
B |
F |
R |
D |
|
30 |
27 |
55 |
29,7 |
44 |
2 |
25 |
14 |
|
40 |
36 |
63 |
29,7 |
48 |
2 |
32 |
14 |
|
50 |
45 |
78 |
39,2 |
48 |
3 |
37 |
16 |
Соответствие обозначений резцедержателей
| Старое | Новое |
| 291.341.111 | B1-30 x 20 |
| 291.341.131А | B1-40 x 25 |
| 291.341.151 | B1-50 x 32 |
| 291.341.101 | B2-30 x 20 |
| 291.341.121А | B2-40 x 25 |

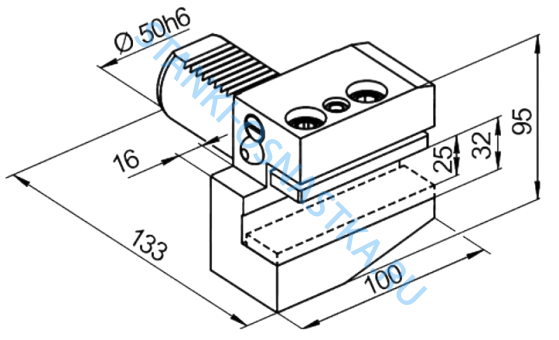

| 291.341.141 | B2-50 x 32 |
| 291.341.211 | C1-30 x 20 |

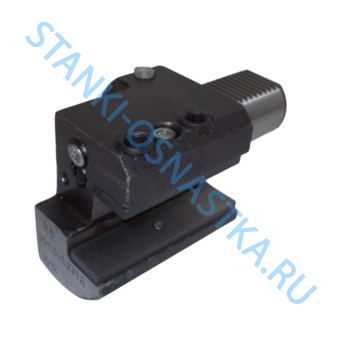

| 291.341.231А | C1-40 x 25 |
| 291.341.251 | C1-50 x 32 |

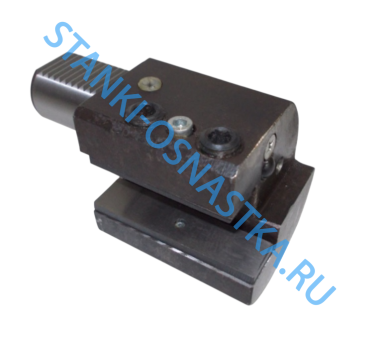

| 291.341.201 | C2-30 x 20 |
| 291.341.221А | C2-40 x 25 |
| 291.341.241 | C2-50 x 32 |
| 291.342.311 | F-30 х MK3 |
| 291.342.331 | F-40 х MK4 |
| 291.342.351 | F-50 х MK4 |
| 291.342.112 | E2-30 x 32 |
| 291.342.112-01 | E2-30 x 25 |
| 291.342.112-02 | E2-30 x 20 |
| 291.342.112-03 | E2-30 x 16 |
| 291.342.132 | E2-40 x 32 |
| 291.342.132-01 | E2-40 x 25 |
| 291.342.132-02 | E2-40 x 20 |
| 291.342.132-03 | E2-40 x 16 |
| 291.342.132-04 | E2-40 x 40 |
| 291.342.151 | E2-50 x 32 |
| 291.342.151-01 | E2-50 x 25 |
| 291.342.151-02 | E2-50 x 20 |
| 291.342.200 | E8-30 x 25 |

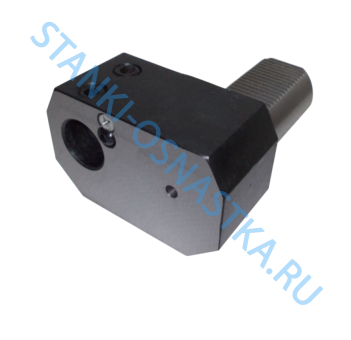

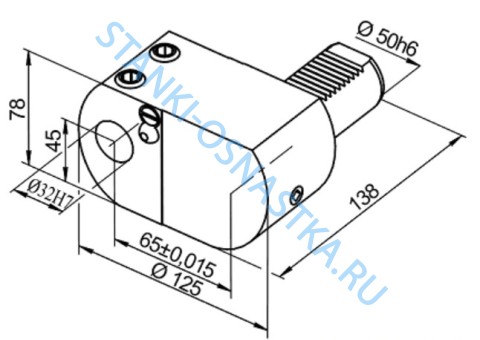

| 291.342.222 | E8-40 x 32 |
| 291.342.241 | E8-50 x 32 |
