1К341

Запасные части к станкам 1К341

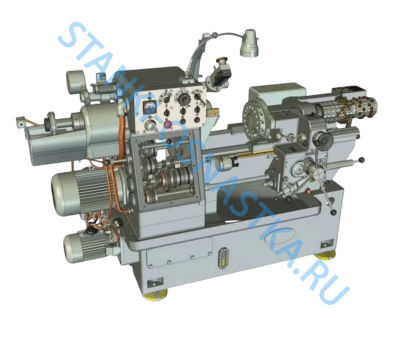

Токарно-револьверный универсальный станок модель 1К341 предназначается для растачивания, обтачивания, сверления, зенкерования, нарезания и развертывания наружных и внутренних резьб в условии серийного производства. Также на нем можно эффективно обрабатывать детали из твердого пруткового материала в непосредственно цанговом патроне, в штучные заготовки на трехкулачковом патроне. А, обработка деталей из самого прутка производится в автоматическом цикле, штучные заготовки непосредственно в трехкулачковом патроне - цикл применяется полуавтоматический.
Станок токарно-револьверный марки 1К341 в работе применяется для качественного изготовления деталей из прутков, зажатые в цанге, помещаемой в пустотелом шпинделе, или из непосредственно штучных заготовок, которые закрепляются в патроне. В станке имеется 16-позиционная револьверная головка с горизонтальной осью вращения, непосредственно параллельной в оси шпинделя. При помощи специальных высококачественных принадлежностей крепится режущий инструмент в отверстии револьверной головки.
Требуемые для последующего перехода чисел оборотов шпинделя, а также величин подач - выполняются автоматический легко и быстро за счет переналаживаемого командоаппаратом, для управления электромагнитными муфтами самих коробок подач и скоростей, или производится вручную с помощью переключателей, располагающиеся на пульте самой коробки подач и скоростей.
При этом коробка скоростей обладает четырьмя многодисковыми электромагнитными муфтами типа ЭТМ-122, с помощью которых и включается одна из четырех чисел самих оборотов шпинделя, каждая обладает двумя позициями. Также коробка подач содержит две надежные электромагнитные муфты модель типа ЭТМ-092, двухвенцовый специальный передвижной зубчатый блок и две мощные обгонные муфты, все это обеспечивает возможность получения двух диапазонов самих подач с непосредственно четырьмя автоматически легко переключаемыми подачами в каждом из существующих двух диапазонов. Установленная одна электромагнитная муфта для включения непосредственно круговой подачи типа ЭГМ-092 к револьверной головки.
Жестко сидящий на валу револьверной головки барабан командоаппарата обладают одинаковым числом позиции. Каждая позиция барабана имеет в установленном виде два кулачка, непосредственно управляющие электромагнитными муфтами: первая - коробки подач, вторая коробкой скоростей.
Подача прутка и зажим в цанге, и зажим непосредственно штучных заготовок в установленном трехкулачковом патроне выполняется автоматически с помощью гидравлического механизма с электрическим управлением. Максимально допустимое колебание диаметров прутка, непосредственно зажимаемого в цанге = ± 2 мм, допускается для штучных заготовок колебание на уровне в патроне ±3 мм. Однорукояточное управление механизмами. После окончании режима в автоматическом режиме производится подача прутка. Разжим, подача, зажим как весь цикл длится 2-3 сек.
Данный станок обладает автоматическим выключением продольной подачи непосредственно по жесткому упору, это способствует более точной обработки по длине. Также поперечная подачи ограничивается довольно жестким упором.



×
