Опора клиновая 110 ОСТ2 Р79-1-78

(0) Оставить отзыв

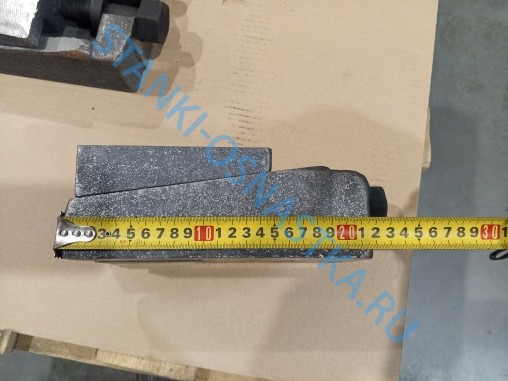

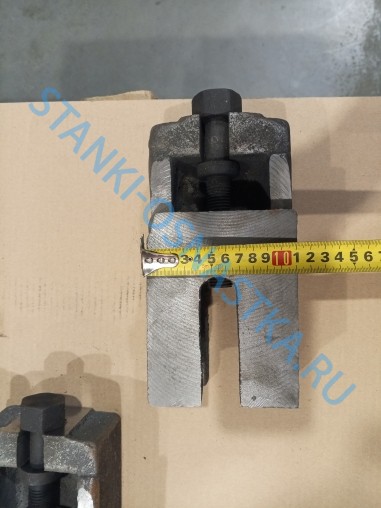

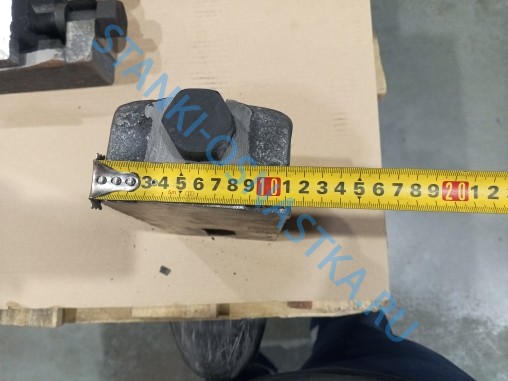

Опора клиновая 110 ОСТ2 Р79-1-78
В наличии
Цена по запросу
Масса, кг8,24 кг
b, мм28 мм
l1, мм220 мм
l2, мм:140 мм
l мм95 мм
L, мм240 мм
B, мм110 мм
H, наибольшая, мм:85 мм
H, наименьшая, мм: 80 мм
Грузоподъемность кгсдо 2500 кгс

Описание

Опоры клиновые регулируемые 110 ОСТ2 Р79-1-78 предназначены для установки станков, прессов и других изделий с заливкой в фундамент. Пример условного обозначения опоры клиновой регулируемой с размером В=110 мм и пазом b=28 мм: ОПОРА КЛИНОВАЯ 130 0СТ2 P79-I-78.

Технические требования:

  • Допуск параллельности поверхности С относительно поверхности Е не более 0,1 мм.
  • Взаимно прилегающие поверхности основания и клина проверить в сборе на контактное прилегание по краске. Контакт поверхностей должен быть равномерным.
  • Маркировать обозначение опоры и товарный знак предприятия-изготовителя по ГОСТ 2.314 — 68. Основные параметры и размеры опор должны соответствовать указанным на чертеже и в таблице.
Характеристики Параметры
Масса, кг: 8,24
L, мм: 240
B, мм: 110
l, мм: 95
b, мм: 28/32
L1, мм: 220
L2, мм: 140
H, наибольшая, мм: 85
H, наименьшая, мм: 80
Грузоподъемность, кгс: до 2500



Характеристики

Масса, кг8,24 кг
b, мм28 мм
l1, мм220 мм
l2, мм:140 мм
l мм95 мм
L, мм240 мм
B, мм110 мм
H, наибольшая, мм:85 мм
H, наименьшая, мм: 80 мм
Грузоподъемность кгсдо 2500 кгс
