Винт ходовой 16.66.327

Винт ходовой 16.66.327 — это винт ходовой , который  используется в станках для прямолинейного перемещения узлов и деталей (суппортов, столов) по направляющим станка . Обеспечивает поступательное движение бокового суппорта станка.

Характеристики

• Длина: 1530 мм
• Диаметр резьбы: трапецеидальная 50×8 мм
• Материал изготовления: сталь 45
• Масса: 19,2 кг (без гайки), с гайкой 16.66.193А — 22кг

Винт ходовой - основная деталь винтового механизма в станках и машинах для   прямолинейного перемещения узлов и деталей (суппортов, столов) по направляющим. Ходовые винты для навинчивания гайки имеют,   как правило, резьбу трапецеидального, реже прямоугольного, треугольного или специального профиля.

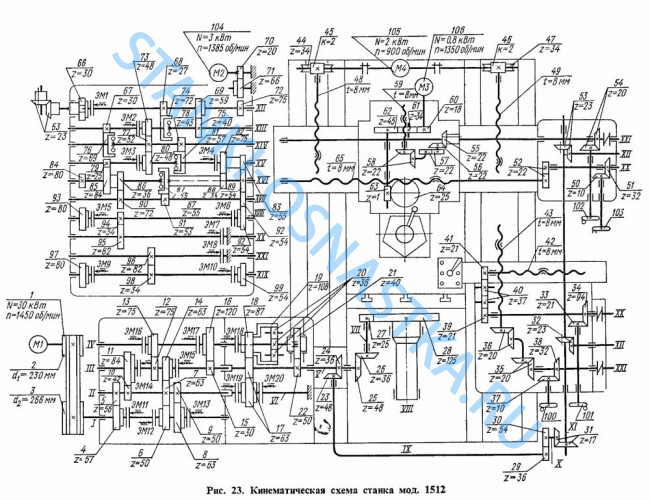

Кинематические схемы станков 1512 и 1516 сходны между собой .Есть отличия лишь в кинематикой цепи механизма передачи движения на подачу и числом зубьев зубчатых колес стола.

Из-за разного числа зубьев зубчатых колес стола станки 1512 и 1516 имеют при одинаковой коробке скоростей различные пределы чисел оборотов планшайбы.
Кинематика цепей механизма передачи движения на подачу у станков различна, но их передаточные отношения подобраны так, что общее передаточное число кинематической цепи от планшайбы до коробки подач одинаково для обоих станков. Это позволяет использовать одни и те же коробки подач и получать одинаковые величины подач.
