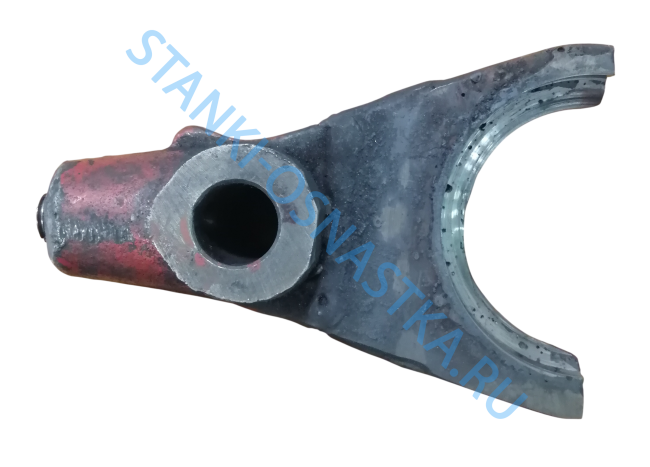

Вилка сверлильного станка 2А135

Вилка сверлильного станка 2А135-это вилка механизма переключения станка.Входит в паз скользящего блока шестерён и при повороте рукоятки управления сдвигает этот блок вдоль вала, вводя в зацепление нужную пару шестерён. Переключаются скорости шпинделя и величины подачи станка.

На 2А135 (и его преемнике 2Н135) применяется несколько вилок, которые относятся к двум разным узлам:

Вилки коробки скоростей (группа 20).Переключают блоки шестерён девятискоростной коробки скоростей (68–1100 об/мин):

Вилка 2Н135.20.013
Вилка 2Н135.20.014
Вилка 2Н135.20.015
Вилки коробки подач (группа 30).Переключают блоки шестерён одиннадцатискоростной коробки подач (0,115–1,6 мм/об):

Вилка 2Н125.30.095 (подходит к 2Н125, 2Н135, 2А135, 2Н150)
Вилка 2Н125.30.015 (подходит к 2Н125, 2Н135, 2А135, 2Н150)
Первая группа цифр (20 или 30) указывает на узел — коробка скоростей или коробка подач соответственно.
