Виброопора ЕС(В) 20x15 М6x17 45SH
Оставить отзывДиаметр виброопоры D, мм: | 20 мм |
Высота виброопоры H, мм | 15 мм |
Диаметр шпильки, мм: | 6 мм |
Высота шпильки | 17 мм |
Твердость по Шору | 45SH |
Описание
Виброопоры EC находят широкое применение для виброизоляции различного промышленного оборудования: вентиляторы, станки, компрессоры, холодильное оборудование и др.
Конструкция

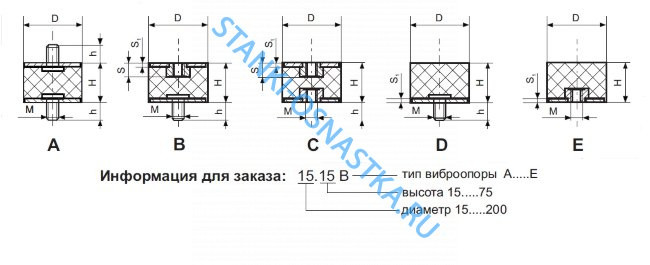

Виброопора EC изготавливается в нескольких исполнениях:
- Исполнение A - с двумя шпильками с обеих сторон,
- Исполнение B - со шпилькой и резьбовым отверстием,
- Исполнение С - с двумя резьбовыми отверстиями,
- Исполнение D - со шпилькой с одной стороны,
- Исполнение E - с резьбовым отверстием с одной стороны.
Виброопор EC изготавливаются с диаметром от 6 мм до 200 мм, и высотой от 7 мм до 100 мм.
Свойства
Свойства виброопоры EC:
- натуральная резина (NR),
- маслостойкость,
- диапазон температур рабочей среды: от -30°С до +80°С.
Материалы
- эластомерная часть изготовлена из натуральной резины (NR) с высокими показателями по эластичности и устойчивостью к маслу,
- металлическая часть изготовлена из оцинкованной стали ST 37 K
ВИБРОИЗОЛЯТОР РЕЗИНОМЕТАЛЛИЧЕСКИЙ
![]() |
![]() |
![]() |
![]() |
![]() |
|||||
A | B | C | D | E | |||||
Тип | D | H | D2 | L 1 | L2 | сжатие | сдвиг | ||
нагруз. кг. | смещ. мм. | нагруз. мм. | смещ. мм. | ||||||
67 | 6 | 7 | M3 | 7 | 2,15 | 1,5 | 0,50 | 0,6 | 1,10 |
88 | 8 | 8 | M3 | 7 | 2,15 | 2,5 | 0,55 | 1,1 | 1,40 |
1010 | 10 | 10 | М4 | 11 | 2,9 | 4 | 0,80 | 1,7 | 1,85 |
1015 | 10 | 15 | М4 | 11 | 2,9 | 4 | 1,30 | 1,2 | 3,10 |
1505 | 15 | 5 | М4 | 17 | 2,9 | 20 | 0,50 | 5 | 0,90 |
1510 | 15 | 10 | М4 | 11 | 2,9 | 12 | 0,80 | 4 | 1,80 |
1515 | 15 | 15 | М4 | 11 | 2,9 | 10 | 1,30 | 3,7 | 3,10 |
1520 | 15 | 20 | М4 | 11 | 2,9 | 10 | 2,00 | 2,8 | 4,30 |
1525 | 15 | 25 | М4 | 11 | 2,9 | 10 | 2,50 | 2 | 5,5 |
2010 | 20 | 10 | М6 | 17 | 5 | 30 | 0,80 | 7,5 | 1,40 |
2015 | 20 | 15 | М6 | 17 | 5 | 20 | 1,20 | 7 | 2,70 |
2020 | 20 | 20 | М6 | 17 | 5 | 18 | 1,70 | 6 | 3,90 |
2025 | 20 | 25 | М6 | 17 | 5 | 16 | 2,20 | 5 | 5,10 |
2510 | 25 | 10 | М6 | 17 | 5 | 50 | 0,60 | 12 | 1,40 |
2515 | 25 | 15 | М6 | 17 | 5 | 35 | 1,30 | 12 | 2,50 |
2520 | 25 | 20 | М6 | 17 | 5 | 30 | 1,80 | 10 | 3,90 |
2525 | 25 | 25 | М6 | 17 | 5 | 25 | 2,10 | 10 | 5,10 |
2530 | 25 | 30 | М6 | 17 | 5 | 25 | 2,70 | 8 | 6,00 |
3015 | 30 | 15 | М8 | 22 | 6,2 | 55 | 1,30 | 7 | 6,50 |
3020 | 30 | 20 | М8 | 22 | 6,2 | 45 | 1,80 | 16 | 3,80 |
3025 | 30 | 25 | М8 | 22 | 6,2 | 40 | 2,30 | 15 | 5,00 |
3030 | 30 | 30 | М8 | 22 | 6,2 | 35 | 2,70 | 14 | 6,30 |
4020 | 40 | 20 | М8 М10 | 27,5 | 6,2 | 100 | 2,00 | 30 | 2,60 |
4030 | 40 | 30 | М8 М10 | 27,5 | 6,2 | 80 | 1,90 | 28 | 6,30 |
4040 | 40 | 40 | М8 М10 | 27,5 | 6,2 | 65 | 3,70 | 25 | 8,70 |
5020 | 50 | 20 | М10 | 27,5 | 7,64 | 200 | 1,60 | 48 | 3,30 |
5025 | 50 | 25 | М10 | 27,5 | 7,64 | 200 | 1,90 | 50 | 5,60 |
5030 | 50 | 30 | М10 | 27,5 | 7,64 | 140 | 2,60 | 45 | 5,80 |
5040 | 50 | 40 | М10 | 27,5 | 7,64 | 120 | 3,60 | 44 | 8,20 |
5045 | 50 | 45 | М10 | 27,5 | 7,64 | 110 | 3,90 | 43 | 9,60 |
5050 | 50 | 50 | М10 | 27,5 | 7,64 | 100 | 4,40 | 40 | 10,80 |
6025 | 60 | 25 | М10 | 27,5 | 7,64 | 250 | 3,20 | 75 | 6,00 |
6035 | 60 | 35 | М10 | 27,5 | 7,64 | 200 | 3,30 | 66 | 5,80 |
6040 | 60 | 40 | М10 | 27,5 | 7,64 | 190 | 3,70 | 65 | 7,40 |
6045 | 60 | 45 | М10 | 27,5 | 7,64 | 170 | 4,10 | 64 | 9,50 |
6050 | 60 | 50 | М10 | 27,5 | 7,64 | 250 | 4,40 | 60 | 9,55 |
6060 | 60 | 60 | М10 | 27,5 | 7,64 | 200 | 5,10 | 50 | 9,65 |
7045 | 70 | 45 | М10 | 27,5 | 7,64 | 250 | 4,40 | 100 | 9,60 |
7050 | 70 | 50 | М10 | 27,5 | 7,64 | 400 | 4,80 | 90 | 10,00 |
7060 | 70 | 60 | М10 | 27,5 | 7,64 | 350 | 5,20 | 80 | 10,60 |
7540 | 75 | 40 | М12 | 37 | 11 | 450 | 4,40 | 250 | 9,00 |
7550 | 75 | 50 | М12 | 22 | 11 | 400 | 5,00 | 200 | 9,80 |
8050 | 80 | 50 | М12 | 37 | 11 | 650 | 4,80 | 250 | 8,20 |
8060 | 80 | 60 | М12 | 37 | 11 | 550 | 5,20 | 200 | 9,00 |
10040 | 100 | 40 | М16 | 42 | 12,3 | 700 | 4,00 | 200 | 8,00 |
10050 | 100 | 50 | М16 | 42 | 12,3 | 1050 | 4,40 | 195 | 10,20 |
10055 | 100 | 55 | М16 | 42 | 12,3 | 900 | 4,70 | 190 | 11,70 |
10060 | 100 | 60 | М16 | 42 | 12,3 | 800 | 5,40 | 185 | 12,80 |
10075 | 100 | 75 | М16 | 42 | 12,3 | 500 | 7,10 | 180 | 16,50 |
10080 | 100 | 80 | М16 | 42 | 12,3 | 750 | 7,30 | 150 | 19,50 |
15050 | 150 | 50 | М16 | 42 | 12,3 | 1800 | 4,40 | 480 | 9,80 |
15055 | 150 | 55 | М16 | 42 | 12,3 | 1600 | 4,60 | 440 | 11,00 |
15075 | 150 | 75 | М16 | 42 | 12,3 | 1200 | 6,50 | 420 | 16,10 |
150100 | 150 | 100 | М16 | 42 | 12,3 | 1050 | 8,20 | 550 | 20,20 |
200100 | 200 | 100 | М20 | 42 | 15 | 2100 | 9,00 | 750 | 22,00 |
Характеристики
Диаметр виброопоры D, мм: | 20 мм |
Высота виброопоры H, мм | 15 мм |
Диаметр шпильки, мм: | 6 мм |
Высота шпильки | 17 мм |
Твердость по Шору | 45SH |
