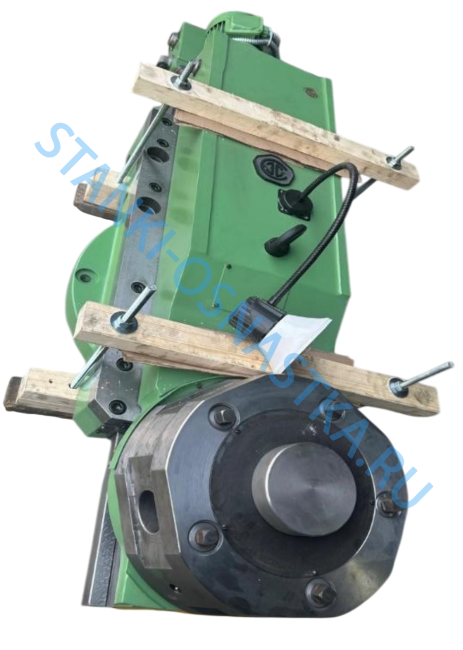

​Вертикальный суппорт 16.650.001

Вертикальный суппорт 16.650.001-это сборочный узел токарно-карусельного станка моделей 1512 и 1516 (серии с Ф1, Ф2, Ф3, Ф4, также аналоги 1Е512 и 1Е516).Узел отвечает за основные технологические операции по обработке деталей на планшайбе: обтачивание, растачивание плоскостей, прорезку пасов и нарезание резьбы.

По заводской ведомости запчастей в состав этого узла входят:

• Ходовые элементы (винтовые пары):
• 16.650.202А — Винт вертикальных перемещений суппорта (длина L=1240 мм, шаг резьбы адаптирован под станки 1512/1516)
• 16.650.166А / 16.650.166Б / 16.650.153А — Бронзовые маточные гайки, работающие в паре с винтом
• 16.650.204А — Ходовой винт горизонтального перемещения
• Механизм индексации и фиксации револьверной головки:
• 16.650.376 / 16.650.376А — Фиксаторный (индексирующий) диск прецизионного позиционирования
• 16.650.377 / 16.650.377А — Ответный диск фиксатора головки
• 16.650.218 / 16.650.219 — Диски стопорного механизма
• Зубчатые передачи и конические шестерни поворота:
• 16.650.215 — Шестерня коническая (Z=22, модуль M=4,291)
• 16.650.244 — Сопряженная коническая шестерня (Z=22, модуль M=4,291)
• 16.650.339 — Шестерня привода коническая
• 16.650.220 — Цилиндрическая шестерня (Z=52, модуль M=3).
• 16.650.212А — Вал-шестерня механизма
• 16.650.400А — Центральный шлицевой вал
• Электромагнитное управление:
• Суппорт оснащается муфтами серии ЭТМ (фрикционные многодисковые): ЭТМ-102-2Н, ЭТМ-106-2Н, ЭТМ-112-3Н, ЭТМ-132-3Н, ЭТМ-142-2Н для автоматического переключения режимов и фиксации осей в составе ЧПУ или Ф1 систем.
