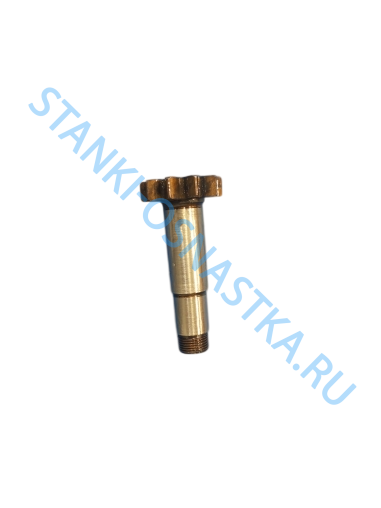

Вал-шестерня 2Н125.40.150 (z=10, m=4)

Вал-шестерня 2Н125.40.150 (z=10, m=4)-это часть привода ,механизма подъёма сверлильной головки вертикально-сверлильных станков 2Н125, 2Н135, 2Н150. На кинематических схемах под позицией 34.

Характеристики:
Число зубьев (z): 10
Модуль (m): 4
Тип зуба: прямой
Диаметр по венцу (по зубьям): 51,5 мм
Длина: 108 мм
Диаметр шейки под подшипник: 25 мм. Диаметр шейки под шпоночное соединение: 22 мм. Ширина шпоночного паза: 6 мм. Резьба на хвостовике: М20×1,5.
