Вал-шестерня 16Б20П.061.441 в сборе

Вал-шестерня 16Б20П.061.441 в сборе — это комплект для 16К20, включает саму шестерню, втулку, гайку и шпонку. Предназначен для установки на ходовой вал и 2-ю ось фартука токарных станков 16К20 и 16К25.

Характеристики:

Модуль: 1,5
Число зубьев: 30
Исходный контур: ГОСТ 3058-54
Посадочное отверстие под шпонку: 30 × 31,7 × 8 мм (D × (D + t2) × b). Длина общей нормали: 16,13 мм.
Материал: сталь 40Х
Термообработка: ТВЧ зубьев
Твёрдость зубьев: 48–52 HRC. Ширина венца: 15 мм
Диаметр по венцу: 48 мм. Вес: 0,353 кг

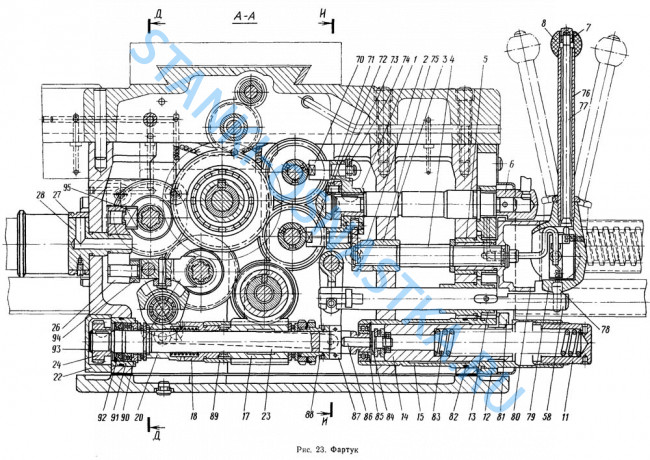

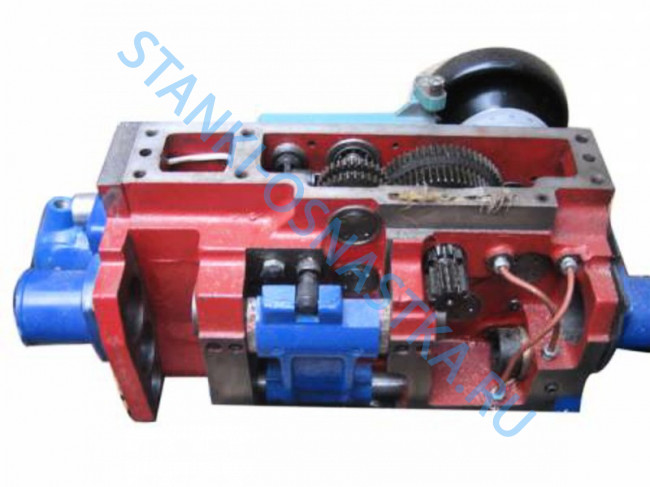

Фартук 16К20- часть станка, в которой заключены механизмы для продольного и поперечного перемещений резца (подачи) и механизмы управления подачи. Эти перемещения могут совершаться вручную или механически.
Поперечная подача резца производится перемещением нижней части суппорта. Для этого рукояткой вращают винт, гайка которого скреплена с нижней частью суппорта.
Маховичок служит для сообщения суппорту вручную продольной подачи по направляющим станины. Для более точного механического перемещения суппорта пользуются ходовым винтом . Винт приводится во вращение от коробки подач. По нему перемещается разъемная гайка, установленная в фартуке суппорта и называемая маточной.

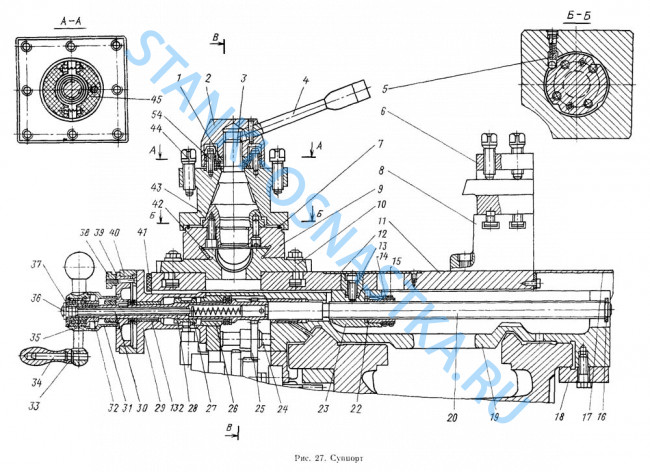

Регулирование усилия, которое развивается механизмом подач, производится поворотом гайки поз.11. Величина усилия определяется динамометром, который нужно установить между жестким упором поз.47 (рис. 28) и кареткой поз.19 (рис. 27). Следует следить за тем, чтобы величина усилия не превышала допустимую.
Маточная гайка поз.62, установленная на кронштейне поз.61, отрегулирована на заводе.
В случае необходимости восстановления или замены изношенной гайки при ремонте нужно воспользоваться специальными кондукторным приспособлением и метчиком
