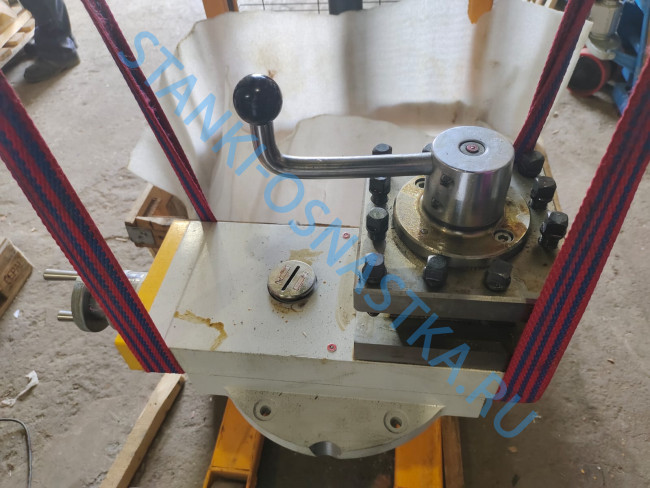

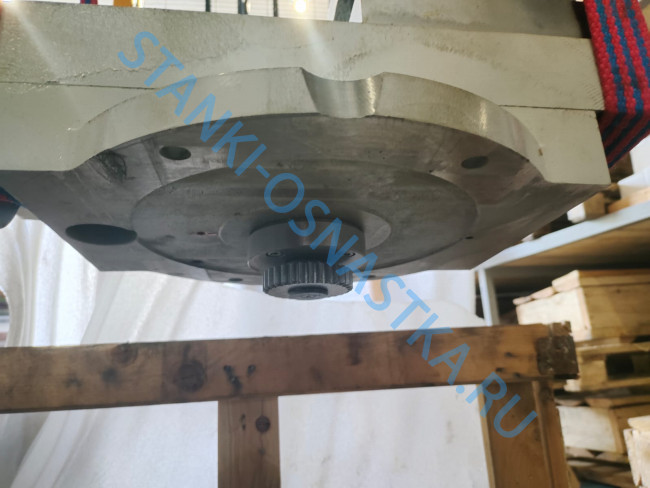

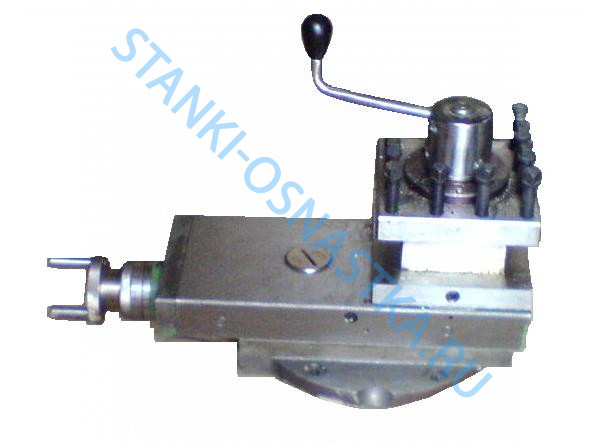

Суппорт в сборе 1М63.04.001

Суппорт крестовой конструкции имеет продольное перемещение по призматическим направляющим станины и поперечное - по направляющим каретки 1 (рис. схемы.). Перемещение можно осуществлять вручную и механическим приводом. Имеется механизм для быстрого перемещения суппорта. Поворотная часть суппорта 2 (рис. схемы.) имеет направляющие для перемещения верхней части суппорта 4 (рис. схемы.) с резцовой головкой 3 (рис. схемы.). Верхняя часть суппорта так же может перемещаться вручную и механически. Гайка поперечного винта 6 (рис. схемы.) имеет устройство для выборки люфта. Осевые усилия поперечного винта и винта верхних салазок воспринимаются упорными шарикоподшипниками 5 (рис. схемы.)

Кол-во резцов в резцовой головке - 4

Наибольшее расстояние от оси центра до кромки резцедержателя, мм – 320

Наибольшее продольное перемещение, мм – 1260

Наибольшее поперечное перемещение, мм – 400

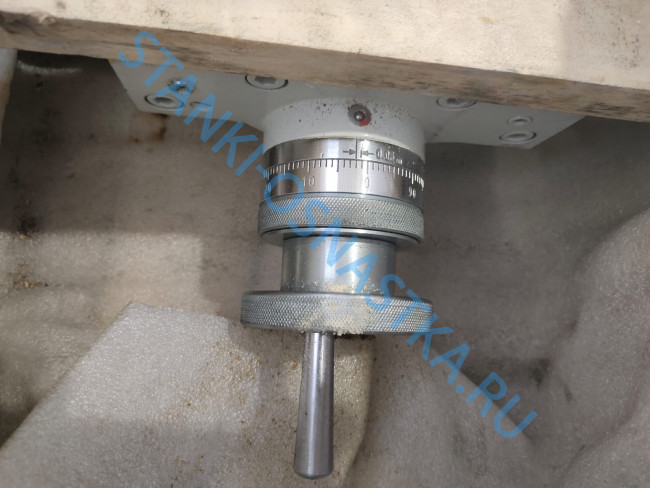

Цена одного деления лимба, мм:

- при продольном перемещении – 1

- при поперечном перемещении на диаметр – 0,05

Перемещение на один оборот лимба, мм:

- продольное – 300

- поперечное – 5

Скорость ускоренного перемещения суппорта, м/мин :

- продольного хода – 4,5

- поперечного хода – 1,6
