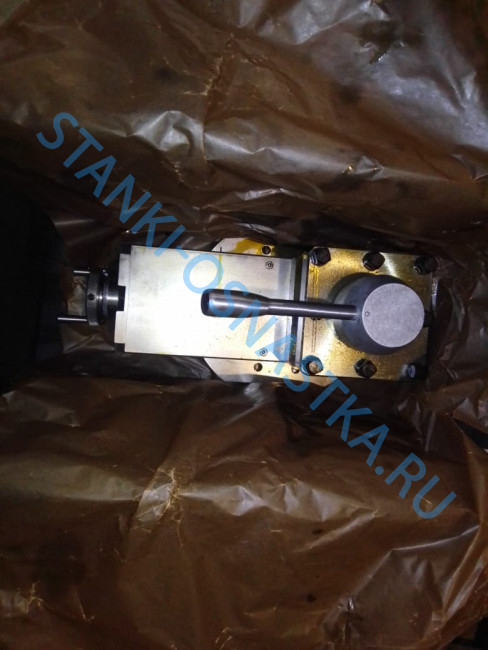

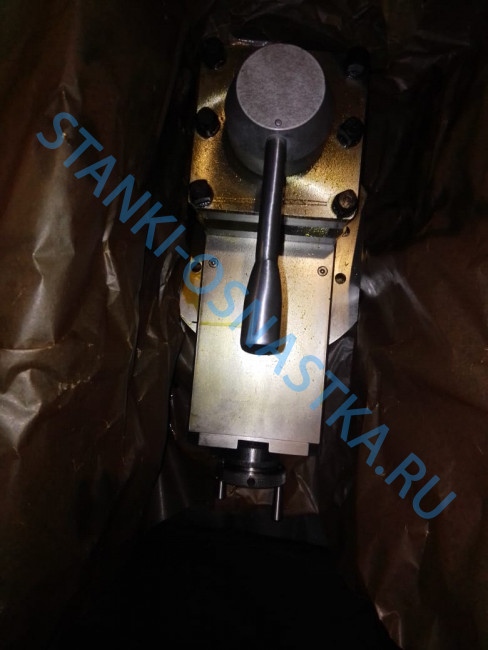

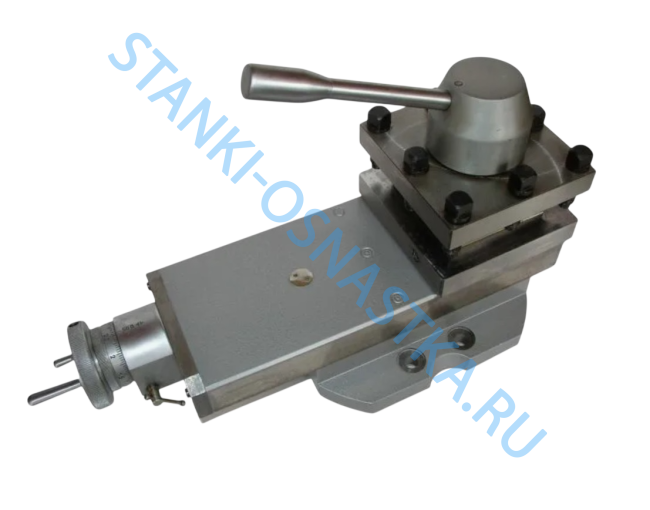

Суппорт мод. СУТ-14(16К20)

Суппорт мод. СУТ-14(16К20) -это суппорт  устанавливают на поперечные салазки токарного станка модели 16К20.Основная задача — обеспечивать перемещение режущего инструмента в нужном направлении.Тип привода: комбинированный — есть и ручной, и механизированный. ля точных поднастроек можно использовать ручное управление, а для основных рабочих ходов — механизированный привод.Резцедержатель: в базовой комплектации идёт четырёхпозиционный резцедержатель модели УГ0101.600.000.000.У него четыре фиксированных положения,при необходимости его можно закрепить и в любом промежуточном. Суппорт совместим с другими решениями — например, с резцедержателем РДТ-4П или резцовой головкой с пальцевыми фиксаторами ГР 002.Отсчёт перемещения: ведётся по шкале на боковой поверхности верхней части суппорта и по лимбу. Цена деления лимба — 0,05 мм. Точность позиционирования: на расстоянии 5 мм от боковой поверхности суппорта отклонение не превышает 0,045 мм. Стабильность фиксации корпуса резцедержателя: не более 45 мкм. Параллельность и прямолинейность перемещения верхней части суппорта относительно установочной плоскости (на длине 150 мм) — не более 20 мкм. Наибольшее перемещение суппорта: не менее 150 мм.

предназначен для перемещения режущего инструмента в установленном направлении на каретке станка.

Суппорты СУТ-14 предназначены для установки на токарные станки мод. 16К20. Оснащены ручным и механизированным приводами.

Технические характеристики:
