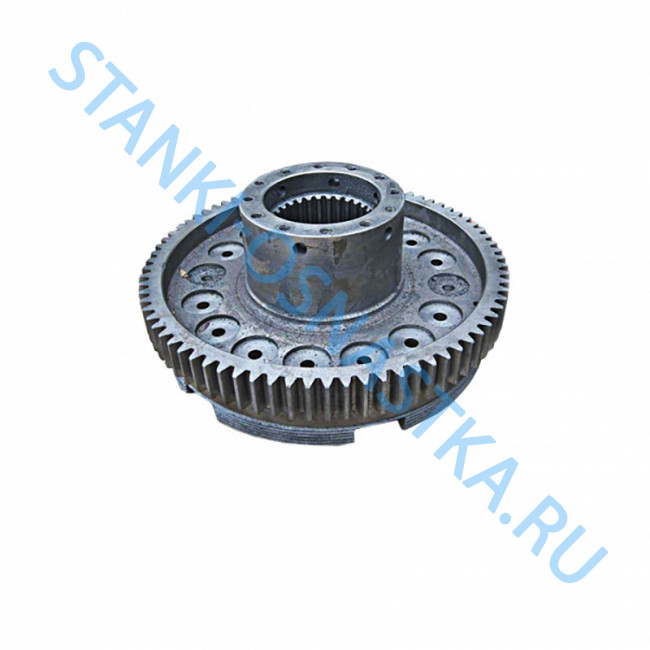

Ступица УВ3132-00Б-101

(0) Оставить отзыв
В наличии
от 18 000

Описание

Муфта-тормоз УВ

Устанавливается на прессовое и другое оборудование для периодического соединения ведущих валов привода машин с ведомыми, а также для постоянного торможения последних при непрерывно работающем электродвигателе. Используется на кузнечно-прессовых машинах (в большинстве своем кривошипные пресса, гильотины). Особенности конструкции: Жестко сбалансированная блочная конструкция. Возможность настройки хода цилиндра по мере износа фрикционных накладок. Ход цилиндра муфты, исключающий сдваивания ходов машины. Ведущие и тормозные втулки и пальцы изготовлены из стали и термически обработаны. Эвольвентное зубчатое зацепление ступицы муфты-тормоза с эксцентриковым валом. Опорные диски  - высокопрочный чугун.

Модель муфты-тормоза Условное обозначение отверстия D, ГОСТ 6033-80 D1 D2 D3 D4 D5 D6 L L1 L2 L3
УВ3132 55xH7x2.5 55D10 345±0.3 265 300 136 95 151 147 100 29
УВ3135 55xH7x2.5 55D10 400* 300 535 160 95 157 151 100 41
УВ3138 75xH7x3.5 75D10 465* 360 405 190 115 168 137 97 43
УВ3141 85xH7x3.5 85D10 570±0.5 455 500 250 130 180 177 115 40
УВ3144 110xH7x3.5 110D10 670±0.5 545 600 310 155 210 200 119 46
УВ3146 130xH7x3.5 130D10 755±0.5 625 675 310 170 225 222 123 50

Модель муфты-тормоза Условное обозначение отверстия D, ГОСТ 6033-80 L4 L5 L6 L7 L8 H H1 H2 H3 d d1 h
УВ3132 55xH7x2.5 12 0 25 15 35 410 265 90 410 20H12 22 18
УВ3135 55xH7x2.5 6 0 25 15 35 480 300 100 50 30H12 32 28
УВ3138 75xH7x3.5 0 28 35 15 35 550 365 135 50 30H12 32 28
УВ3141 85xH7x3.5 0 15 37 15 35 660 465 175 50 35H12 38 32
УВ3144 110xH7x3.5 6 27 46 17 41 760 550 225 50 36H12 38 32
УВ3146 130xH7x3.5 0 40 45 20 53 860 640 280 60 50H12 55 58
