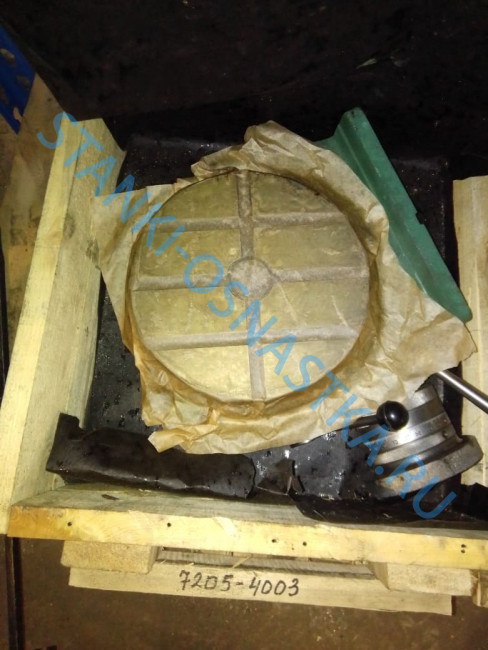

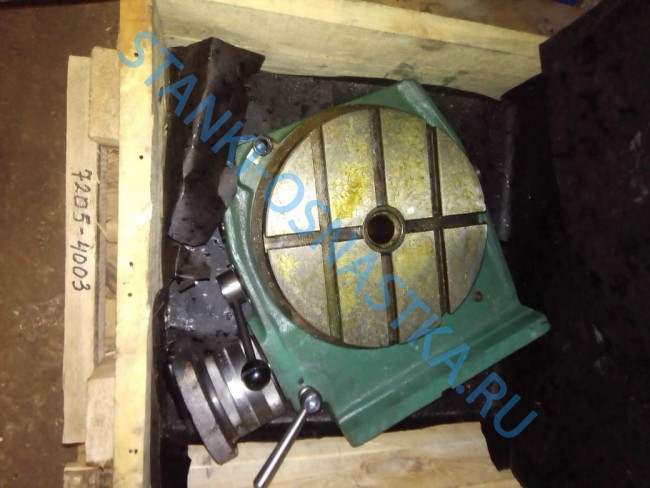

Стол поворотный круглый РКВ 7205-4003 ф250мм

(0) Оставить отзыв
В наличии
от 40 900
Масса, кг54 кг
H, мм63 мм
K, мм14 мм
L, мм14 мм
F, ммКМ № 4 мм
M, мм338 мм
B, мм111 мм
C, мм200 мм
N, мм495 мм
О, мм140 мм
D, мм40Н7 мм
P, мм306 мм
G, мм12Н8 мм
R, мм14Н8 мм
Цена деления шкалы лимба1 мин
Цена деления шкалы планшайбы1 градус
Диаметр планшайбы A250 мм
G112Н11 мм
Класс точности столаН и П

Описание

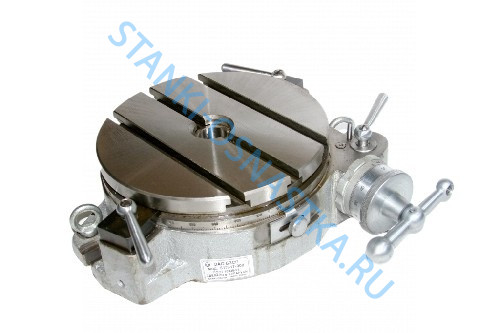

Стол поворотный круглый горизонтально-вертикальный модели РКВ 7205-4003предназначен для установки и закрепления деталей при обработке их на металлорежущих станках. Стол состоит из корпуса, планшайбы, червяч­ного колеса и червяка. Вращение осуществляется при помощи червяч­ной пары вручную ручкой маховика или механически от привода стан­ка.



Технические характеристики:



- цена деления шкалы лимба: 1 мин

- цена деления шкалы планшайбы: 1 градус

- диаметр планшайбы A: 250 мм

- B: 111 мм

- C: 200 мм

- D: 40Н7 мм

- F: КМ № 4 мм

- G: 12Н8 мм

- G1: 12Н11 мм

- H: 63 мм

- K: 14Н8 мм

- L: 14Н8 мм

- M: 338 мм

- N: 495 мм

- O: 140 мм

- P: 306 мм

- R: 14Н8 мм

- класс точности столов: Н и П

- масса: 54 кг



Наименование отклонений:



- плоскостность рабочей поверхности планшайбы: класс точности «Н»: 16 мкм; класс точности «П»: 10 мкм

- торцовое биение рабочей поверхности планшайбы: класс точности «Н»: 20 мкм; класс точности «П»: 12 мкм

- параллельность рабочей поверхности планшайбы основанию стола: класс точности «Н»: 20 мкм; класс точности   «П»: 12 мкм

- радиальное биение центрального отверстия у торца планшайбы: 12 мкм (класс точности «Н»), 8 мкм (класс   точности «П»)

- радиальное биение центрального отверстия на длине 100 мм: 20 мкм (класс точности «Н»), 12 мкм (класс точности   «П»)

- степень точности конуса по ГОСТ 2848, класс точности «Н»: АТ7

- степень точности конуса по ГОСТ 2848, класс точности «П»: АТ6

Характеристики

Масса, кг54 кг
H, мм63 мм
K, мм14 мм
L, мм14 мм
F, ммКМ № 4 мм
M, мм338 мм
B, мм111 мм
C, мм200 мм
N, мм495 мм
О, мм140 мм
D, мм40Н7 мм
P, мм306 мм
G, мм12Н8 мм
R, мм14Н8 мм
Цена деления шкалы лимба1 мин
Цена деления шкалы планшайбы1 градус
Диаметр планшайбы A250 мм
G112Н11 мм
Класс точности столаН и П
