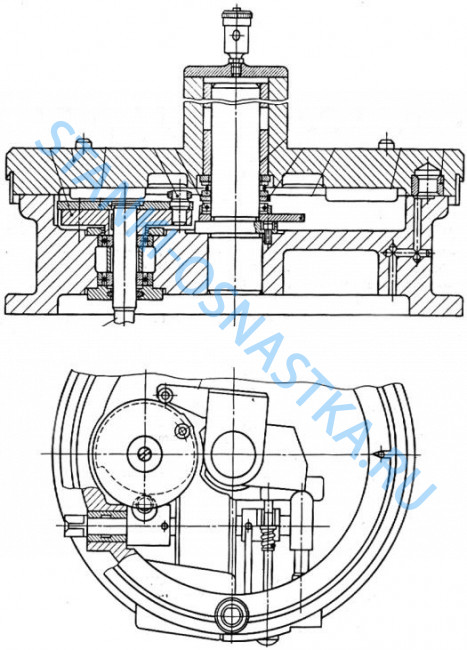

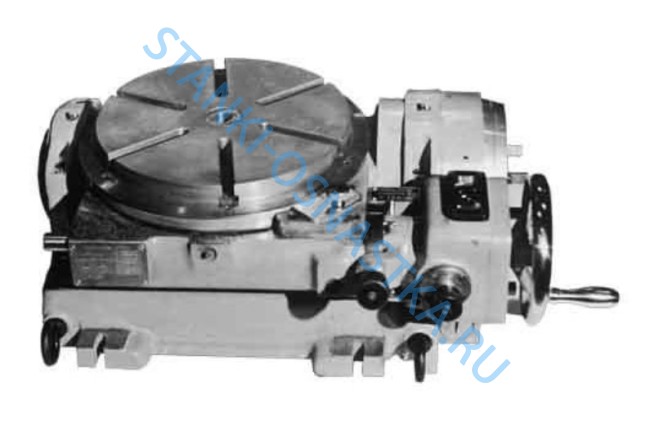

Стол поворотный 7400-4035 ф280мм

(0) Оставить отзыв
В наличии
от Цена по запросу
Масса, кг138 кг
Длина, мм637 мм
Ширина, мм460 мм
Высота, мм245 мм
Диаметр планшайбы A280 мм
Наибольший угол поворота планшайбы360 град.
Наибольший угол наклона планшайбы90 град.
Расстояние от основания стола до оси планшайбы (при ее наклоне на 90 град.)170 мм
Упоры точной установки планшайбы в горизонтальное и вертикальное положениеесть
Перемещение планшайбы в плоскости поворота16
Перемещение планшайбы в плоскости наклонаручное
точность, измерительная система
точность, на лимбе20 с
точность, на конусе2 с
цена деления, на лимбе1 с
цена деления, на нониусе1 с
точность установки угла наклона планшайбы, по нониусу2 с
точность установки угла наклона планшайбы, по константам16 с
наибольший допустимый вес обрабатываемой детали в горизонтальной плоскости планшайбы60 кг
наибольший допустимый вес обрабатываемой детали в вертикальной плоскости планшайбы30 кг

Описание

Стол поворотный универсальный 7400-4035- модель класса точности "С". ГОСТ 16163-90. Измерительная система - механическая точная червячная пара с корректирующим устройством.



Технические характеристики:



- диаметр планшайбы: 280 мм

- наибольший угол поворота планшайбы: 360 град.

- длина: 637 мм

- ширина: 460 мм

- высота: 245 мм

- масса: 138 кг

- наибольший угол наклона планшайбы: 90 град.

- расстояние от основания стола до оси планшайбы (при ее наклоне на 90 град.): 170 мм

- упоры точной установки планшайбы в горизонтальное и вертикальное положение: есть

- перемещение планшайбы в плоскости поворота: 16

- перемещение планшайбы в плоскости наклона: ручное

- точность, измерительная система: 1 с

- точность, на лимбе: 20 с

- точность, на конусе: 2 с

- цена деления, на лимбе: 1 с

- цена деления, на нониусе: 1 с

- точность установки угла наклона планшайбы, по нониусу: 2 с

- точность установки угла наклона планшайбы, по константам: 16 с

- наибольший допустимый вес обрабатываемой детали в горизонтальной плоскости планшайбы: 60 кг

- наибольший допустимый вес обрабатываемой детали в вертикальной плоскости планшайбы: 30 кг

Характеристики

Масса, кг138 кг
Длина, мм637 мм
Ширина, мм460 мм
Высота, мм245 мм
Диаметр планшайбы A280 мм
Наибольший угол поворота планшайбы360 град.
Наибольший угол наклона планшайбы90 град.
Расстояние от основания стола до оси планшайбы (при ее наклоне на 90 град.)170 мм
Упоры точной установки планшайбы в горизонтальное и вертикальное положениеесть
Перемещение планшайбы в плоскости поворота16
Перемещение планшайбы в плоскости наклонаручное
точность, измерительная система
точность, на лимбе20 с
точность, на конусе2 с
цена деления, на лимбе1 с
цена деления, на нониусе1 с
точность установки угла наклона планшайбы, по нониусу2 с
точность установки угла наклона планшайбы, по константам16 с
наибольший допустимый вес обрабатываемой детали в горизонтальной плоскости планшайбы60 кг
наибольший допустимый вес обрабатываемой детали в вертикальной плоскости планшайбы30 кг

Стол поворотный 7400-4035 ф280мм отзывы

Об этом товаре отзывов пока нет. Будьте первым!
×
