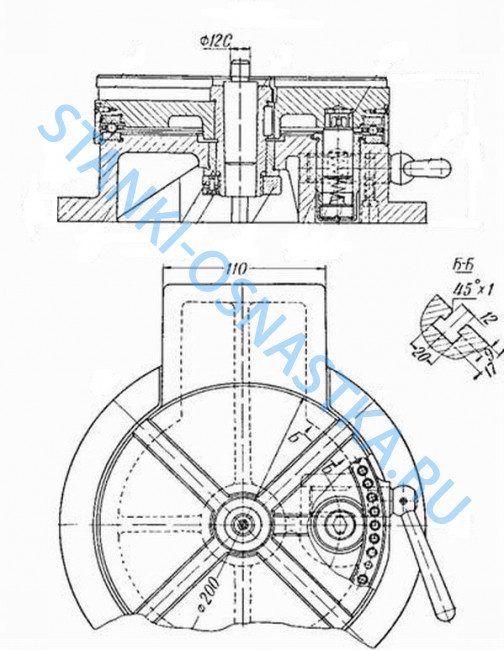

Стол поворотный 7400-0266 ф500мм

(0) Оставить отзыв
В наличии
от Цена по запросу
Масса, кг450 кг
Длина, мм795 мм
Ширина, мм920 мм
Высота, мм320 мм
Число Т-образных радиальных пазов 8
Ширина Т-образных пазов, мм 18Н9 мм
Наибольший диаметр сверления, мм 12 мм
наибольшая допустимая масса обрабатываемой детали100 кг
Цена деления отсчета углов поворота планшайбы на минутном лимбе2 мин
Точность углового позиционирования планшайбы стола10 с
Диаметр рабочей поверхности планшайбы500 мм
Цена деления отсчета углов поворота планшайбы на планшайбе1 град.
Наибольший угол поворота планшайбы360 град.
Наибольший угол наклона планшайбы90 град.
Расстояние от основания стола до оси планшайбы (при ее наклоне на 90 град.)255 мм
Цена деления отсчета углов наклона планшайбы на лимбе грубого отсчета1 град.
Цена деления отсчета углов наклона планшайбы на минутном лимбе2 мин
Цена деления отсчета углов наклона планшайбы на секундном лимбе1 с
Точность установки угла наклона планшайбы12 с
Упоры точной установки планшайбы в горизонтальное и вертикальное положениеесть
Перемещение планшайбы в плоскости поворотаручное
Перемещение планшайбы в плоскости наклонаэлектромеханическое и ручное
Закрепление планшайбы в плоскости поворотаручное
Закрепление планшайбы в плоскости наклонаручное

Описание

Стол поворотный делительный с индуктивной системой отсчета 7400-0266применяется в   качестве установочного приспособления к координатно-расточным станкам. С помощью этого стола выполняются следующие работы: расточка   отверстий, размеры между которыми заданы в полярной системе координат, а также расточка наклонных и взаимно перпендикулярных   отверстий; сверление, чистовое фрезерование, разметка и измерение.



Технические характеристики:



- диаметр планшайбы: 500 мм

- число Т-образных радиальных пазов: 8

- ширина Т-образных пазов: 18Н9 мм

- наибольший диаметр сверления: 12 мм

- наибольшая допустимая масса обрабатываемой детали: 100 кг

- цена деления отсчета углов поворота планшайбы на минутном лимбе: 2 мин

- цена деления отсчета углов поворота планшайбы на секундном лимбе: 1 с

- цена деления отсчета углов поворота планшайбы на планшайбе: 1 град.

- точность углового позиционирования планшайбы стола: 10 с

- наибольший угол поворота планшайбы: 360 град.

- длина: 795 мм

- ширина: 920 мм

- высота: 320 мм

- масса: 450 кг

- наибольший угол наклона планшайбы: 90 град.

- расстояние от основания стола до оси планшайбы (при ее наклоне на 90 град.): 255 мм

- цена деления отсчета углов наклона планшайбы на лимбе грубого отсчета: 1 град.

- цена деления отсчета углов наклона планшайбы на минутном лимбе: 2 мин

- цена деления отсчета углов наклона планшайбы на секундном лимбе: 1 с

- точность установки угла наклона планшайбы: 12 с

- упоры точной установки планшайбы в горизонтальное и вертикальное положение: есть

- перемещение планшайбы в плоскости поворота: ручное

- перемещение планшайбы в плоскости наклона: электромеханическое и ручное

- закрепление планшайбы в плоскости поворота: ручное

- закрепление планшайбы в плоскости наклона: ручное

Характеристики

Масса, кг450 кг
Длина, мм795 мм
Ширина, мм920 мм
Высота, мм320 мм
Число Т-образных радиальных пазов 8
Ширина Т-образных пазов, мм 18Н9 мм
Наибольший диаметр сверления, мм 12 мм
наибольшая допустимая масса обрабатываемой детали100 кг
Цена деления отсчета углов поворота планшайбы на минутном лимбе2 мин
Точность углового позиционирования планшайбы стола10 с
Диаметр рабочей поверхности планшайбы500 мм
Цена деления отсчета углов поворота планшайбы на планшайбе1 град.
Наибольший угол поворота планшайбы360 град.
Наибольший угол наклона планшайбы90 град.
Расстояние от основания стола до оси планшайбы (при ее наклоне на 90 град.)255 мм
Цена деления отсчета углов наклона планшайбы на лимбе грубого отсчета1 град.
Цена деления отсчета углов наклона планшайбы на минутном лимбе2 мин
Цена деления отсчета углов наклона планшайбы на секундном лимбе1 с
Точность установки угла наклона планшайбы12 с
Упоры точной установки планшайбы в горизонтальное и вертикальное положениеесть
Перемещение планшайбы в плоскости поворотаручное
Перемещение планшайбы в плоскости наклонаэлектромеханическое и ручное
Закрепление планшайбы в плоскости поворотаручное
Закрепление планшайбы в плоскости наклонаручное
