Стол поворотный 7204-0023-01 ф400мм

(0) Оставить отзыв
В наличии
от 67 500
Масса, кг114 кг
G, мм14Н8 мм
H, мм63 мм
K, мм18 мм
F, мм0 мм
L, мм670 мм
M, мм535 мм
B, мм130 мм
C, мм260 мм
N, мм155 мм
О, мм18 мм
D, мм40Н7 мм
Цена деления шкалы лимба1 мин
Цена деления шкалы планшайбы1 градус
Диаметр планшайбы A400 мм
G114Н11 мм

Описание

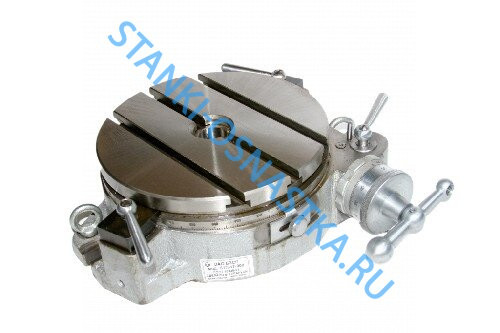

Стол поворотный круглый с ручным и механизированным приводом 7204-0023-01предназначен для установки и закрепления деталей при фрезеровании с круговой подачей и при механической обработке прямолинейных   участков под различными углами друг к другу. Стол состоит из корпуса, планшайбы, червячного колеса и червяка. Вращение осуществляется   при помощи червячной пары вручную ручкой маховика или механически от привода станка. Работа поворотного круглого стола с приводом от   механизма подач при неподвижном столе станка обеспечивается включением переключателя на станке. Включение и выбор направления   вращения осуществляются рукояткой, расположенной на круглом столе.

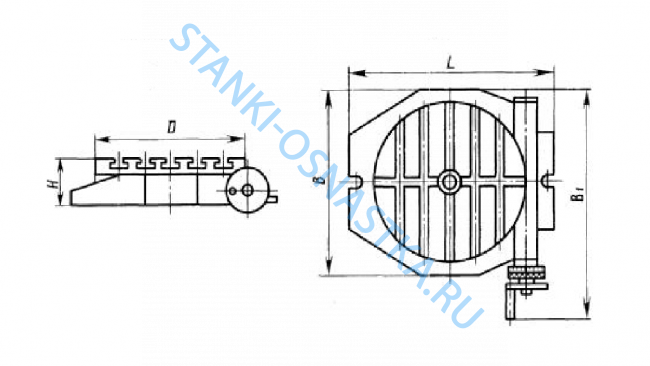

Технические характеристики:



- цена деления шкалы лимба: 1 мин

- цена деления шкалы планшайбы: 1 градус

- диаметр планшайбы A: 400 мм

- B: 130 мм

- C: 260 мм

- D: 40Н7 мм

- F: Морзе № 4 мм

- G: 14Н8 мм

- G1: 14Н11 мм

- H: 63 мм

- K: 18Н8 мм

- L: 670 мм

- M: 535 мм

- N: 155 мм

- O: 18 мм

- масса: 114 кг



Наименование отклонений:



- плоскостность рабочей поверхности планшайбы: класс точности «Н»: 20 мкм; класс точности «П»: 12 мкм

- торцовое биение рабочей поверхности планшайбы: класс точности «Н»: 25 мкм; класс точности «П»: 16 мкм

- параллельность рабочей поверхности планшайбы основанию стола: класс точности «Н»: 25 мкм; класс точности   «П»: 16 мкм

- радиальное биение центрального отверстия у торца планшайбы: 16 мкм (класс точности «Н»), 10 мкм (класс   точности «П»)

- радиальное биение центрального отверстия на длине 100 мм: 25 мкм (класс точности «Н»), 16 мкм (класс точности   «П»)

- степень точности конуса по ГОСТ 2848, класс точности «Н»: АТ7

- степень точности конуса по ГОСТ 2848, класс точности «П»: АТ6

Характеристики

Масса, кг114 кг
G, мм14Н8 мм
H, мм63 мм
K, мм18 мм
F, мм0 мм
L, мм670 мм
M, мм535 мм
B, мм130 мм
C, мм260 мм
N, мм155 мм
О, мм18 мм
D, мм40Н7 мм
Цена деления шкалы лимба1 мин
Цена деления шкалы планшайбы1 градус
Диаметр планшайбы A400 мм
G114Н11 мм
