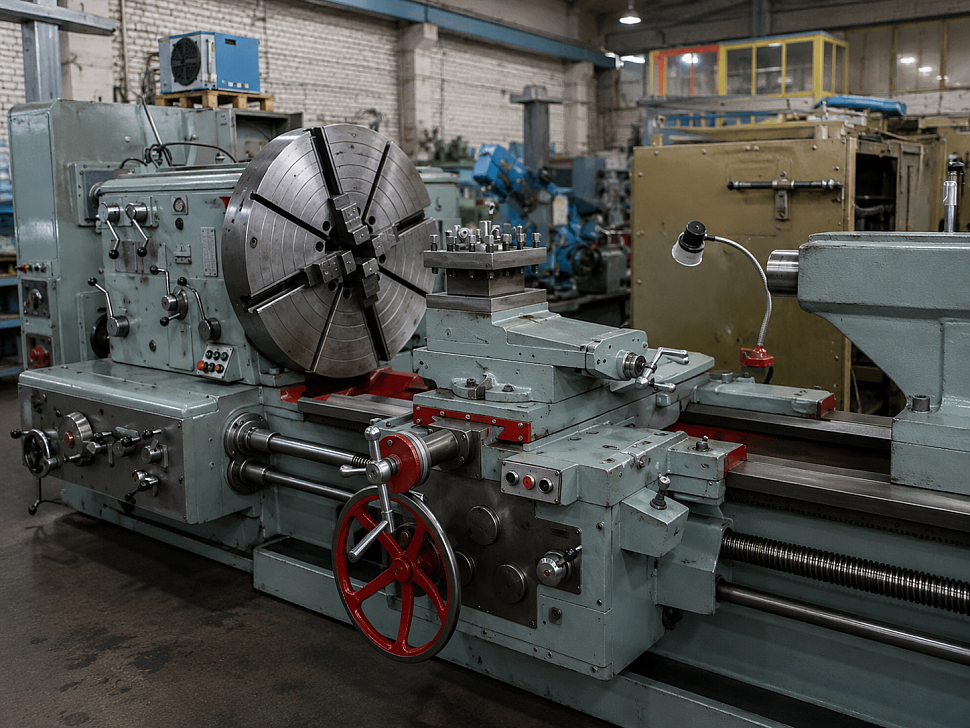

В мире металлообработки есть оборудование, которое заслужило статус «рабочей лошадки» благодаря своей неубиваемой конструкции и простоте в обслуживании. Токарно-винторезный станок 1М65 (также известный как ДИП-500) — именно такой аппарат. Разработанный еще в советский период, он до сих пор остается желанным приобретением для цехов по ремонту и изготовлению крупногабаритных деталей.
В этой статье мы подробно рассмотрим технические возможности этого станка, его разновидности и выясним, почему он до сих пор не теряет своей актуальности.
Почему 1М65 — это легенда?
Станок 1М65 пришел на смену модели 165 и стал основой для последующей модернизации в 1Н65 . Его главное преимущество — это колоссальный запас прочности. Он предназначен для обработки крупных деталей в условиях единичного и мелкосерийного производства .
Ключевые особенности:
- Высокая жесткость: Станина обладает отличной виброустойчивостью, что позволяет снимать тяжелые стружки и работать с труднообрабатываемыми материалами .
- Мощность: Основной привод оснащен электродвигателем мощностью 22 кВт, обеспечивающим высокий крутящий момент .
- Точность: Несмотря на крупные габариты, станок соответствует классу точности «Н» (нормальной) или «П» (повышенной) по ГОСТ 8-82 .
Технический потенциал: Что может этот станок?
1М65 — это универсальный солдат. Он справляется с полным спектром токарных работ:
- Точение наружных и внутренних поверхностей (цилиндрических, конических, фасонных) .
- Нарезание всех типов резьб: метрических, дюймовых, модульных и питчевых .
- Сверление, зенкерование и развертывание отверстий .
- Отрезка и обточка торцов.
Основные характеристики (базовые значения):
- Диаметр над станиной: 1000 мм (можно обрабатывать огромные «катки») .
- Диаметр над суппортом: до 650 мм .
- Диаметр отверстия шпинделя: 85 мм (или 128 мм в некоторых версиях) .
- Диапазон частот вращения шпинделя: 5 – 500 об/мин (24 ступени) .
Основные разновидности и модификации 1М65
Главное, чем отличаются станки этой модели — это расстояние между центрами (РМЦ) и, как следствие, габариты самой станины. Это критически важный параметр, определяющий максимальную длину детали, которую вы сможете установить на оборудование .
На рынке оборудования чаще всего встречаются следующие исполнения:
1. Станок токарно-винторезный 1М65 с РМЦ-3000 мм
Это «золотая середина». Наиболее распространенная модификация, которую часто можно найти в цехах. Она позволяет обрабатывать детали длиной до 3 метров без потери жесткости системы. Масса такой машины составляет около 12 800 кг .
2. Станок токарно-винторезный 1М65 с РМЦ-5000 мм
Удлиненная версия для обработки длинномерных валов, винтов и осей. При увеличении рабочего пространства до 5 метров масса станка возрастает до 15 650 кг, что требует усиленного фундамента .
3. Станок токарно-винторезный мод. 1М65 РМЦ-2800 мм
Хотя 3000 мм — это стандарт, модель с РМЦ 2800 мм пользуется спросом. Этот вариант часто встречается на вторичном рынке. Он чуть компактнее собрата на 3 метра, но обладает идентичными высотными характеристиками и мощностью. Хороший вариант для тех, кому критичен каждый миллиметр полезной площади цеха .
Редкие версии:
Помимо стандартных, существуют модификации с РМЦ до 8000 мм и даже 16000 мм . Такие гиганты изготавливаются под заказ или встречаются на специализированных предприятиях энергетической и судостроительной отрасли. Часто такие удлиненные версии могут комплектоваться вторым суппортом для одновременной обработки .
Что входит в комплектацию?
При покупке станка 1М65 вы получаете не просто «железку», а хорошо оснащенный агрегат. Базовая комплектация включает:
- Электрошкаф и систему охлаждения (эмульсол).
- Защитные ограждения патрона и экран.
- Трехкулачковый патрон.
- Лампу местного освещения.
- Комплект ЗИП и сменных шестерен для гитары деления .
Где купить станок 1М65?
Если вы ищете надежное оборудование для своего производства, важно обращаться к проверенным поставщикам. Компания «Станочная Оснастка» предлагает широкий выбор металлорежущего оборудования.
На нашем сайте представлены различные модификации токарно-винторезных станков, включая модель 1М65. Мы гарантируем качество оборудования и предлагаем выгодные условия сотрудничества.
Переходите в каталог, чтобы купить станок токарно-винторезный 1М65 и другую технику по доступной цене!
Резюме
Станок 1М65 — это отличный выбор для ремонтных заводов, нефтегазового машиностроения и любых производств, связанных с обработкой крупных деталей. Его надежность проверена десятилетиями эксплуатации, а простота конструкции позволяет легко обслуживать его силами заводских механиков
