Токарный патрон надежно фиксирует заготовку и удерживает ее относительно оси вращения шпинделя. От точности его работы напрямую зависит качество обработки детали.
Если патрон начинает бить, заготовка вращается с отклонением от заданной оси. В результате появляются вибрации, ухудшается чистота поверхности и снижается точность размеров. Причина не всегда заключается в неисправности самого патрона. Биение может появиться из-за загрязнения, неправильной установки, износа кулачков или проблем со шпинделем.
Что такое биение токарного патрона
Биением называют отклонение вращающегося патрона или заготовки от оси вращения.
Небольшое значение определяется конструкцией конкретного патрона и характеристиками станка. Если же отклонение заметно влияет на обработку, необходимо найти причину.
При диагностике важно проверить не только патрон, но и его посадку на шпиндель. Ошибка может возникать в любой точке соединения.
Основные причины биения
Загрязнилась посадочная поверхность
Стружка, пыль и мелкие частицы металла могут попасть между патроном и шпинделем. Даже небольшое загрязнение способно изменить положение оснастки.
Перед установкой необходимо очистить посадочные поверхности и проверить их состояние. Если на металле есть заусенцы или повреждения, их также нужно устранить. После очистки патрон устанавливают заново и проверяют результат.
Патрон установлен с перекосом
Неправильная установка — еще одна распространенная причина биения.
Если крепление затянуто неравномерно или патрон установлен с перекосом, его ось не совпадет с осью шпинделя.
При монтаже необходимо соблюдать требования производителя и равномерно затягивать крепеж. После установки желательно проверить точность индикатором.
Износились кулачки
Кулачки постоянно контактируют с заготовками и постепенно изнашиваются. Рабочая поверхность может потерять первоначальную геометрию, особенно при интенсивной эксплуатации.
Изношенные кулачки хуже центрируют заготовку. При вращении она может смещаться относительно оси, из-за чего появляется биение. Если кулачки имеют заметный износ, их необходимо проверить и при необходимости заменить или восстановить.
Подобрать новый патрон или необходимые комплектующие можно в разделе токарных патронов на сайте «Станочная Оснастка».
Износился механизм патрона
Со временем изнашиваются не только кулачки, но и внутренние элементы патрона.
Из-за увеличения зазоров кулачки могут перемещаться с люфтом и хуже удерживать заготовку по центру. Особенно заметно это при обработке деталей, которые требуют высокой точности. Если патрон давно используется и биение постепенно увеличивается, стоит проверить состояние его внутренних деталей.
Проблема со шпинделем
Иногда исправный патрон начинает бить из-за неисправности самого станка.
Причиной может быть износ или повреждение шпинделя, а также дефект его посадочной поверхности. В таком случае замена патрона проблему не решит. Если после очистки и правильной повторной установки биение сохраняется, необходимо проверить шпиндель и его посадочные элементы.
Поврежден патрон
Падение, удар или аварийная ситуация могут привести к деформации корпуса или внутренних деталей.
Внешне повреждение не всегда заметно. Поэтому после серьезного механического воздействия патрон желательно проверить измерительным инструментом. Если геометрия нарушена, обычной регулировкой устранить биение может быть невозможно.
Как проверить биение

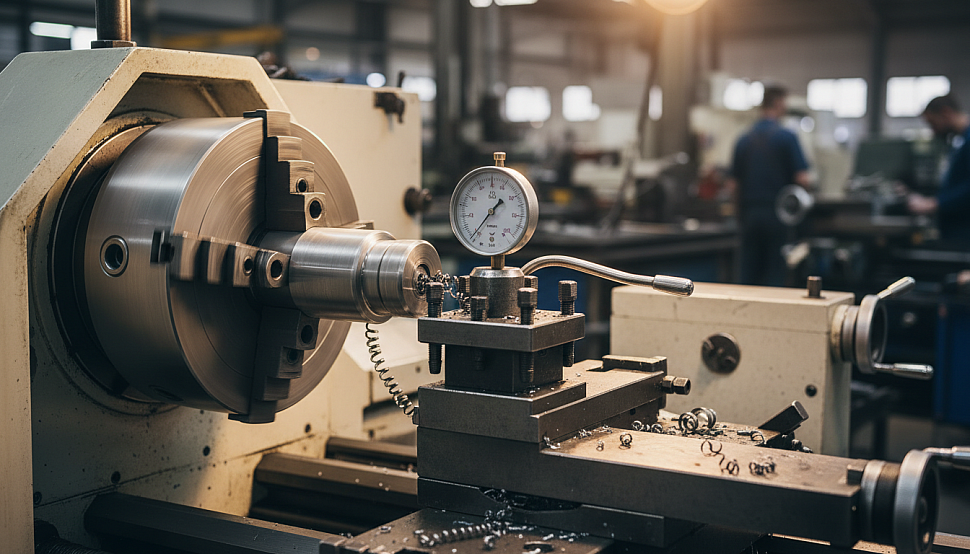

Для проверки обычно используют индикатор часового типа. Перед измерением нужно очистить патрон и посадочную поверхность шпинделя. После установки патрона индикатор фиксируют относительно проверяемой поверхности и медленно проворачивают шпиндель.
Во время проверки определяют максимальное и минимальное показания прибора. Разница между ними показывает величину биения. Желательно проверить несколько участков, чтобы определить, где именно появляется отклонение.
Как устранить биение
Способ устранения зависит от причины неисправности.
Если проблема возникла из-за загрязнения, достаточно очистить посадочные поверхности и правильно установить патрон. При неправильной затяжке крепления патрон снимают, проверяют поверхности и устанавливают повторно.
Если износились кулачки, их заменяют или восстанавливают. При серьезном износе внутреннего механизма ремонтируют патрон либо устанавливают новый.
Если причина находится в шпинделе, сначала необходимо устранить неисправность станка.
Как избежать появления биения
Правильное обслуживание помогает сохранить точность патрона на протяжении длительного времени.
Необходимо:
- регулярно очищать патрон от стружки;
- следить за чистотой посадочных поверхностей;
- проверять состояние кулачков;
- не допускать ударов по патрону;
- своевременно обслуживать механизм;
- правильно устанавливать и закреплять оснастку;
- периодически контролировать величину биения.
Также важно не использовать чрезмерное усилие при зажиме, если оно не предусмотрено конструкцией патрона.
Как выбрать новый токарный патрон
Если патрон сильно изношен и восстановление нецелесообразно, его заменяют. При выборе необходимо учитывать диаметр патрона, тип крепления, количество кулачков, диапазон зажима и характеристики конкретного станка.
В каталоге токарных патронов представлены различные варианты для металлообрабатывающего оборудования. При необходимости также можно подобрать комплектующие для токарной оснастки.
Не стоит выбирать патрон только по диаметру. Он должен подходить к шпинделю станка и соответствовать условиям эксплуатации.
Итоги
Биение токарного патрона может появиться из-за загрязнения, неправильной установки, износа кулачков и внутренних деталей, повреждения патрона или проблем со шпинделем.
Своевременное обслуживание позволяет сохранить точность обработки и продлить срок службы оснастки. Если патрон уже сильно изношен, заменить его можно на подходящую модель из каталога «Станочной Оснастки».
