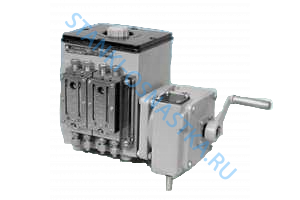

Станция смазки СН5М 31-04, 32-04
Оставить отзыв
Описание
| Характеристики продукта | |
|---|---|
| Давление, Мпа | 10 |
| Мощность | 0,06кВт |
| Вес, кг | 13 |
Станция смазки СН5М
Назначение и область применения станция смазочная многоотводная
Станции смазочные многоотводные
предназначены для подачи жидкого смазочного материала при номинальном давлении 10 МПа (100 кгс/см2), кинематической
вязкостью от 10 до 1500 мм2/с к трущимся поверхностям машин, работающих в закрытых помещениях при температуре
смазочного материала и окружающей среды от +1°С до +55°С. Класс чистоты смазочного материала не ниже 12.
Предназначение станции смазочной СН5М
Станция смазочная СН5М многоотводная регулируемая
предназначена для подачи смазочного материала кинематической вязкостью 10—1500 мм2/с к узлам трения станков,
компрессоров, прессов и других машин, работающих в закрытых помещениях при температуре смазочного материала и
окружающей среды 1—55 °С. Масло должно соответствовать 12 классу чистоты по ГОСТ 17216—71.
Технические характеристики для Станция смазочная многоотводная регулируемая СН5М
|
Станция Смазки СН5М |
31-02-х 32-02-Х |
31-04-х 32-04-Х |
31-08-х 32-08-Х |
31-12-х 32-12-Х |
41-02 |
41-04 |
41-08 |
41-12 |
|---|---|---|---|---|---|---|---|---|
|
Количество отводов |
2 |
4 |
8 |
12 |
2 |
4 |
8 |
12 |
|
Номинальная вместимость гидробака, дм3 |
2,5 |
2,5 |
6,3 |
10 |
2,5 |
2,5 |
6,3 |
10 |
|
Вид привода |
Ред |
Ред |
Ред |
Ред |
Эл |
Эл |
Эл |
Эл |
|
Передаточное отношение редуктора |
1:80 |
1:80 |
1:80 |
1:80 |
1:160 |
1:160 |
1:160 |
1:160 |
|
Частота вращения приводного вала станции, с-1 (min-1) |
- |
- |
- |
- |
||||
|
Потребляемая мощность, кВт, не более |
0,05 |
0,06 |
0,07 |
0,09 |
0,05 |
0,06 |
0,07 |
0,09 |
|
Масса станции смазки, кг |
11 |
13 |
19 |
27 |
15 |
17 |
23 |
31 |
В общем случае станция смазки состоит из корпуса 10, насосных секций 1 и привода. Корпус станции служит резервуаром для смазочного материала и базой для монтажа всех узлов и деталей.
На передней стенке корпуса установлены насосные секции и маслоуказатель. В боковых стенках корпуса смонтирован на подшипниках вал с кулачками. С одной стороны вал закрыт крышкой 2, с другой стороны расположен привод.
В боковых стенках выполнены отверстия для слива смазочного материала, закрываемые пробками 11. Для крепления станции при монтаже в нижней части корпуса выполнены крепежные отверстия. В крышке 4 корпуса помещены воздушный 16 и заливной 5 фильтры.
Код модели станций смазки СН5М
|
СН5М |
Х |
Х |
- |
XХ |
- |
Х |
УХЛ |
4 |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Категория размещения (3,4,2) |
|||||||||||||
|
Вид климатического исполнения по УХЛ ( У,О) |
|||||||||||||
|
1 - вверх со смещением к задней стенке корпуса; |
|||||||||||||
|
Число отводов станции смазки |
|||||||||||||
|
Расположение привода относительно устройства визуального контроля подачи: |
|||||||||||||
|
Исполнение станции по виду привода: |
|||||||||||||
|
Условное наименование станции смазки |
|||||||||||||
Структура обозначений станции смазочной многоотводной
Пример условного обозначения
смазочной станции: Станция 11–04–0 УХЛ4 ГОСТ 3564–84, где:
1 – исполнение по типу приводного
устройства:
1 – со свободным концом вала;
2 – с качательным приводом;
3 – с редуктором;
4 –
с электроприводом
1 – расположение приводного устройства относительно устройства визуального контроля:
1 –
правое,
2 – левое;
04 – число отводов:
02, 04, 08, 12;
0 – расположение выходного вала
редуктора:
1 – вверх со смещением к задней стенке корпуса;
2 – вниз о смещением к передней стенке корпуса;
3 – вперед вверху;
4 – назад внизу;
5 – вниз со смещением к задней стенке корпуса;
6 – вперед
внизу;
7 – вверх со смещением к переднейстенке корпуса
8 – назад вверху;
0 – для исполнений с другими
видами приводов;
УХЛ – климатическое исполнение и категория размещения по ГОСТ15150:
для стран с умеренным
климатом – УХЛ4;
для стран сторпическим климатом – О4.1.
