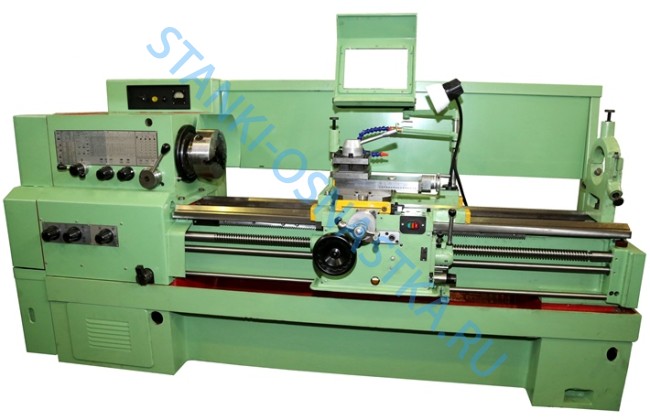

Станок токарно-винторезный мод. 16К20 РМЦ-1500

Токарно-винторезный станок мод. 16К20 предназначен для наружного и внутреннего точения, нарезания правой и левой однозаходных и многозаходных резьб с нормальным и увеличенным шагом в единичном и мелкосерийном производстве. На станине слева размещена передняя бабка и коробка подач, на направляющих станины - каретка с фартуком и поперечным суппортом с резцедержателем, справа - задняя бабка. В передней бабке размещена коробка скоростей со шпинделем, а на ее панели - органы управления. Продольная и поперечная подача каретки и суппорта осуществляется от механизмов, расположенных в фартуке и получающих движение от ходового вала при точении или ходового винта при нарезании резьбы. В нижней части станина снабжена корытом для сбора стружки и охлаждающей жидкости.

Технические характеристики станка:	16К20
Наибольшая длина обрабатываемого изделия, мм	1400
Высота оси центров над плоскими направляющими станины, мм	215
Пределы оборотов, об/мин	12,5-1600
Пределы подач, мм/об:
Продольных	0,05-2,8
Поперечных	0,002-0,11
Мощность электродвигателя главного привода, кВт	11
Наибольший диаметр изделия, устанавливаемого над станиной, мм	400
Наибольший диаметр обработки над поперечными салазками суппорта, мм	220
Наибольший диаметр прутка, проходящего через отверстие в шпинделе, мм	50
Габаритный размеры станка, мм:
Длина	3195
Ширина	1190
Высота	1500
Масса станка, кг	3225
