ШВП СВ141П.11.000 с корпусом

(0) Оставить отзыв
ШВП СВ141П.11.000 с корпусом
В наличии
Цена по запросу
T, мм10 мм
D, мм50 мм
L общая, мм780 мм
L резьбы, мм 470 мм

Описание

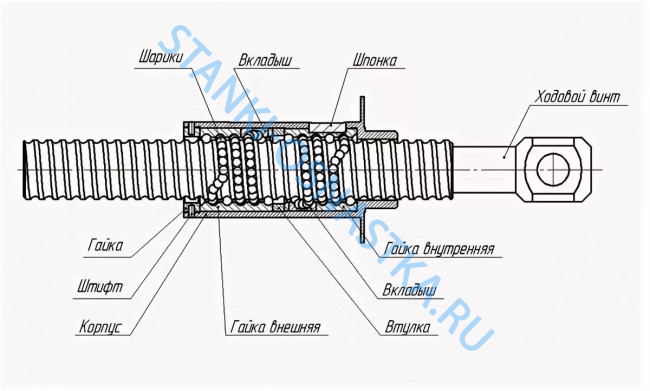

ШВП СВ141П.11.000 с корпусом предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков. Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы.

При работе передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата, выполненный во вкладыше. Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой осуществлять точную регулировку натяга в передаче.

Технические характеристики:

Параметры, единицы измерения СВ141П.11.000
D 50
T 10
L общая, мм 780
L резьбы, мм 470



Характеристики

T, мм10 мм
D, мм50 мм
L общая, мм780 мм
L резьбы, мм 470 мм

ШВП СВ141П.11.000 с корпусом отзывы

Об этом товаре отзывов пока нет. Будьте первым!
×
