ШВП 72019.010.05.200 с корпусом

(0) Оставить отзыв
В наличии
от Цена по запросу
Шаг S, мм8 мм
D, мм50 мм
L общая, мм782 мм
L резьбы, мм 500 мм
Модель станка6М13ГН-1

Описание

Шариковая винтовая передача (ШВП) 72019.010.05.200 предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков.

Технические характеристики:

Параметры, единицы измерения Значения
условный диаметр резьбы 50 мм
шаг резьбы 8 мм
длина общая 782 мм
длина резьбы 500 мм
модель станка 6М13ГН-1

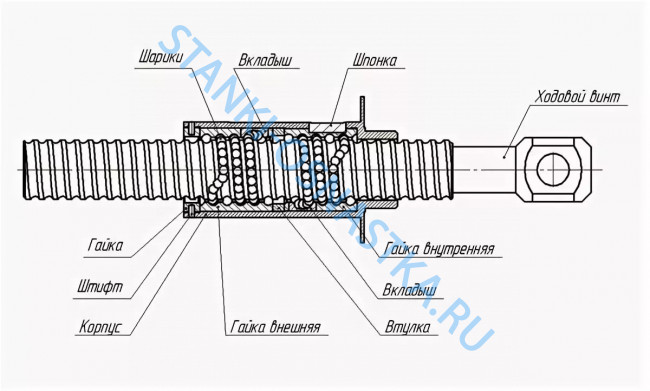

Устройство ШВП:

Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе   передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата,   выполненный во вкладыше.

Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в   которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой   осуществлять точную регулировку натяга в передаче.

Характеристики

Шаг S, мм8 мм
D, мм50 мм
L общая, мм782 мм
L резьбы, мм 500 мм
Модель станка6М13ГН-1
