ШВП 6Т13Ф3.1.300.001 без корпуса

(0) Оставить отзыв
В наличии
от Цена по запросу
Шаг S, мм10 мм
D, мм50 мм
L общая, мм980 мм
L резьбы, мм 520 мм
Модель станкаГФ2171, 6Т13Ф3

Описание

Шариковая винтовая передача (ШВП) 6Т13Ф3-1.300.001 предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков.

Технические характеристики:

Параметры, единицы измерения Значения
условный диаметр резьбы 50 мм
шаг резьбы 10 мм
длина общая 980 мм
длина резьбы 520 мм
модель станка ГФ2171, 6Т13Ф3

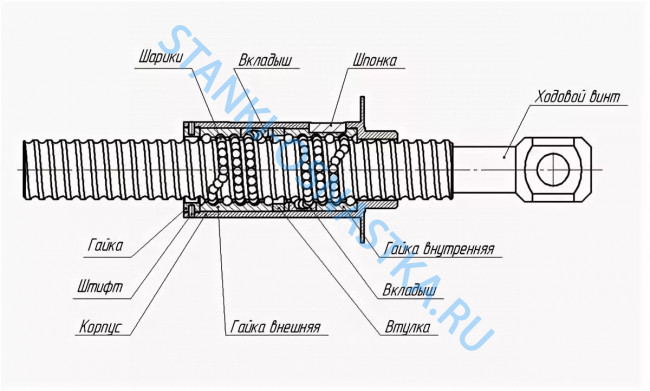

Устройство ШВП:

Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе   передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата,   выполненный во вкладыше.

Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в   которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой   осуществлять точную регулировку натяга в передаче.

Характеристики

Шаг S, мм10 мм
D, мм50 мм
L общая, мм980 мм
L резьбы, мм 520 мм
Модель станкаГФ2171, 6Т13Ф3

ШВП 6Т13Ф3.1.300.001 без корпуса отзывы

Об этом товаре отзывов пока нет. Будьте первым!
×
