ШВП 1В340.30.06.600

(0) Оставить отзыв
В наличии
от 19 100 Р
Масса, кг2 кг
Шаг S, мм5 мм
Класс точностиП3
L общая, мм365 мм
L резьбы, мм 225 мм
Модель станка1В340Ф30
Направление резьбыПравая
Диаметр шариков3 мм
Количество рабочих витков3+3
Диаметр резьбы32 мм

Описание

Шариковая винтовая передача (ШВП) 1В340.30.06.600Апредназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков 1В340Ф30.



Технические характеристики:



- масса: 2 кг

- класс точности: П3

- условный диаметр резьбы: 32 мм

- шаг резьбы: 5 мм

- диаметр шариков: 3 мм

- направление резьбы: правая

- количество рабочих витков: 3+3

- длина общая: 365 мм

- длина резьбы: 225 мм

- модель станка: 1В340Ф30

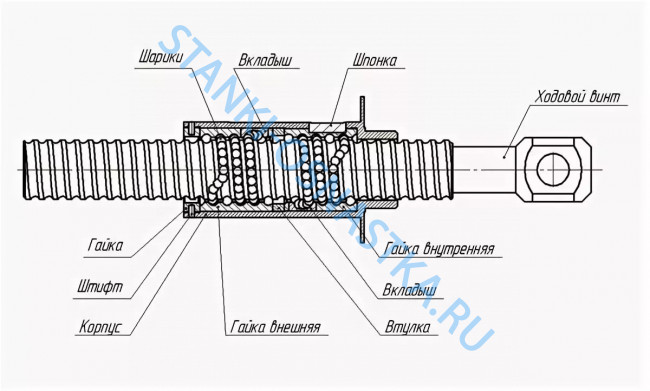

Устройство ШВП:



Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе   передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата,   выполненный во вкладыше.

Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в   которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой   осуществлять точную регулировку натяга в передаче.

Характеристики

Масса, кг2 кг
Шаг S, мм5 мм
Класс точностиП3
L общая, мм365 мм
L резьбы, мм 225 мм
Модель станка1В340Ф30
Направление резьбыПравая
Диаметр шариков3 мм
Количество рабочих витков3+3
Диаметр резьбы32 мм

ШВП 1В340.30.06.600 отзывы

Об этом товаре отзывов пока нет. Будьте первым!
×
