ШВП 1П426Ф3.02.26.010 с корпусом

(0) Оставить отзыв
В наличии
от 28 164 Р
T, мм5 мм
D, мм50 мм
L общая, мм840 мм
L резьбы, мм 480 мм

Описание

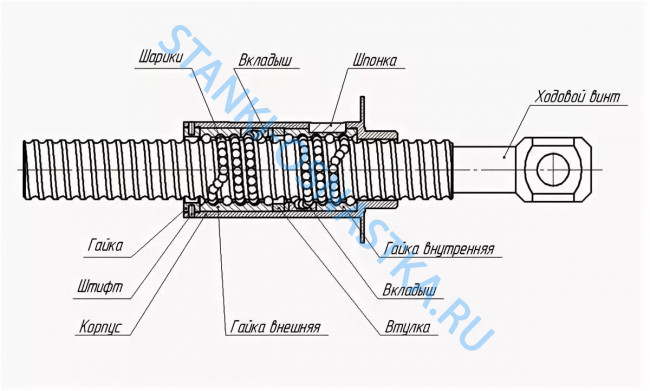

ШВП 1П426Ф3.02.26.010 с корпусом предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков. Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы.

При работе передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата, выполненный во вкладыше. Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой осуществлять точную регулировку натяга в передаче.



Технические характеристики:



Параметры, единицы измерения

1П426Ф3.02.26.010

D 50
T 5
L общая, мм 840
L резьбы, мм 480

Характеристики

T, мм5 мм
D, мм50 мм
L общая, мм840 мм
L резьбы, мм 480 мм
