ШВП 16К20Т1.159.020.000

(0) Оставить отзыв
В наличии
от 71 100 Р
Шаг S, мм10 мм
L общая, мм1727 мм
L резьбы, мм 1192 мм
Модель станка16А20Ф3.С32, 16А20Ф3.С39
Условный диаметр резьбы63 мм

Описание

Шариковая винтовая передача (ШВП) 16К20Т1.159.020.000предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков 16А20Ф3.С32, 16А20Ф3.С39.



Технические характеристики:



- условный диаметр резьбы: 63 мм

- шаг резьбы: 10 мм

- длина общая: 1727 мм

- длина резьбы: 1192 мм

- модель станка: 16А20Ф3.С32, 16А20Ф3.С39

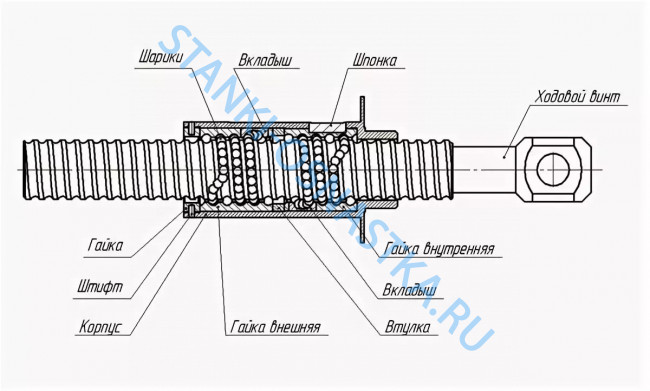

Устройство ШВП:



Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе   передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата,   выполненный во вкладыше.

Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в   которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой   осуществлять точную регулировку натяга в передаче.

Характеристики

Шаг S, мм10 мм
L общая, мм1727 мм
L резьбы, мм 1192 мм
Модель станка16А20Ф3.С32, 16А20Ф3.С39
Условный диаметр резьбы63 мм
