ШВП 16К20Т1.158.020.000

(0) Оставить отзыв
В наличии
от 33 400 Р
Масса, кг12 кг
Шаг S, мм5 мм
Класс точностиП3
Направление резьбыПравая
Условный диаметр резьбы40 мм
Диаметр шариков3 мм
Количество рабочих витков3+3

Описание

Шариковая винтовая передача (ШВП) 16К20Т1.158.020.000предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков.



Технические характеристики:



- масса: 12 кг

- класс точности: П3

- условный диаметр резьбы: 40 мм

- шаг резьбы: 5 мм

- диаметр шариков: 3 мм

- направление резьбы: правая

- количество рабочих витков: 3+3

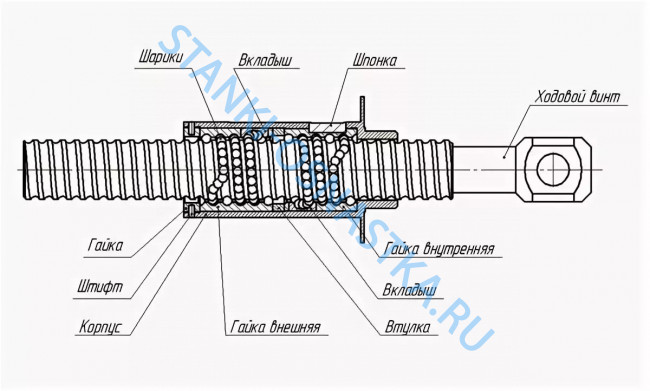

Устройство ШВП:



Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе   передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата,   выполненный во вкладыше.

Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в   которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой   осуществлять точную регулировку натяга в передаче.

Характеристики

Масса, кг12 кг
Шаг S, мм5 мм
Класс точностиП3
Направление резьбыПравая
Условный диаметр резьбы40 мм
Диаметр шариков3 мм
Количество рабочих витков3+3
