ШВП 16К20Т1.154.010.000 (венец/венец) с корпусом

(0) Оставить отзыв
В наличии
от 71 600 Р
Шаг S, мм10 мм
L общая, мм1786 мм
L резьбы, мм 1180 мм
Модель станка16К20Т1.02, 16К20Ф3.С32
Условный диаметр резьбы63 мм

Описание

Шариковая винтовая передача (ШВП) 16К20Т1.154.010.000предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков 16К20Т1.02, 16К20Ф3.С32.



Технические характеристики:



- условный диаметр резьбы: 63 мм

- шаг резьбы: 10 мм

- длина общая: 1786 мм

- длина резьбы: 1180 мм

- модель станка: 16К20Т1.02, 16К20Ф3.С32

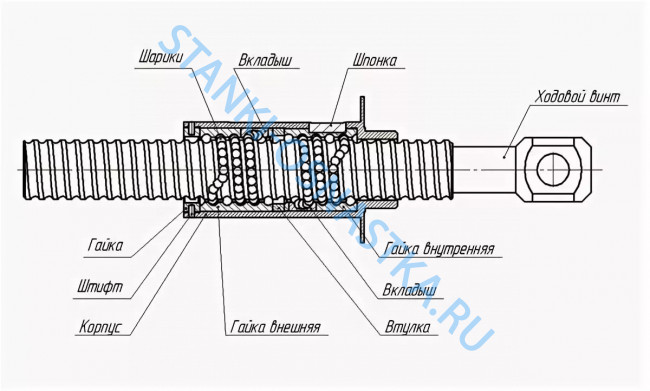

Устройство ШВП:



Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе   передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата,   выполненный во вкладыше.

Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в   которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой   осуществлять точную регулировку натяга в передаче.

Характеристики

Шаг S, мм10 мм
L общая, мм1786 мм
L резьбы, мм 1180 мм
Модель станка16К20Т1.02, 16К20Ф3.С32
Условный диаметр резьбы63 мм
