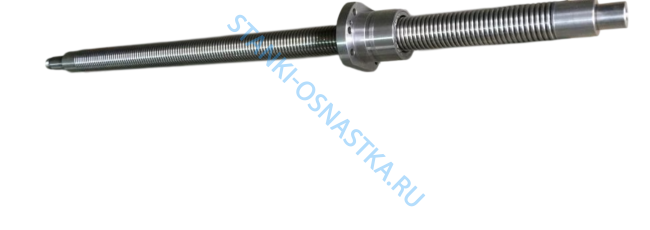

ШВП 16Ф3А.403.008Б

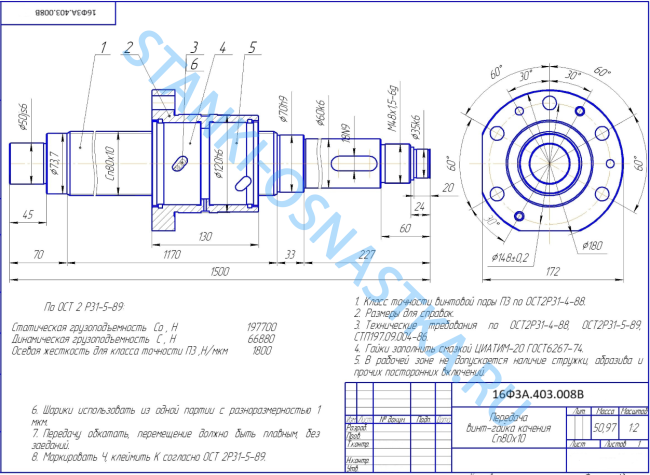

ШВП 16Ф3А.403.008Б-эта ШВП используется в ряде одностоечных токарно-карусельных станков , 1512, 1516, 1525, 1531М, 1541. Для организации поперечной подачи. В состав входят: ходовой винт, две гайки и шарики, которые катятся по резьбе. Чтобы шарики не выпадали, в конструкции есть канал возврата — он замыкает траекторию движения шариков в пределах одного рабочего витка. Гайки помещены в общий корпус и связаны с ним зубчатыми венцами. Количество зубьев в этих венцах различается на единицу. Благодаря этому даже небольшое смещение одной гайки относительно другой позволяет точно отрегулировать натяг в передаче,при работе на станке.
