ШВП 16Б16Т1.33.000 без корпуса

(0) Оставить отзыв
В наличии
от 21 180 Р
Масса, кг3,5 кг
Шаг S, мм5 мм
Класс точностиП3
L общая, мм550 мм
L резьбы, мм 317 мм
Модель станка16Б16Т1
Направление резьбыЛевая
Условный диаметр резьбы32 мм
Диаметр шариков3 мм
Количество рабочих витков3+3

Описание

Шариковая винтовая передача (ШВП) 16Б16Т1.33.000предназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков 16Б16Т1.



Технические характеристики:



- масса: 3,5 кг

- класс точности: П3

- условный диаметр резьбы: 32 мм

- шаг резьбы: 5 мм

- диаметр шариков: 3 мм

- направление резьбы: левая

- количество рабочих витков: 3+3

- длина общая: 550 мм

- длина резьбы: 317 мм

- модель станка: 16Б16Т1

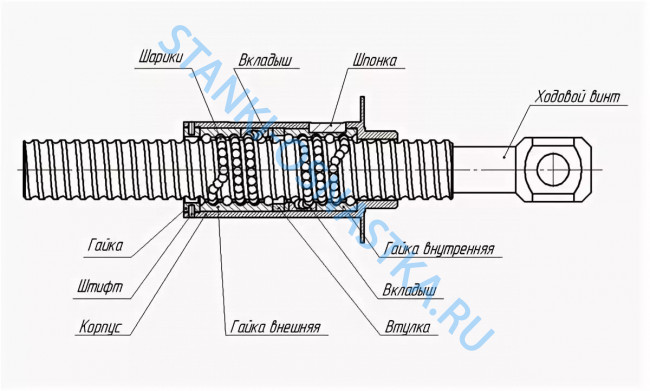

Устройство ШВП:



Передача состоит из винта 1, двух гаек 2 и 3 и шариков 6, находящихся во впадинах резьбы. При работе передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата, выполненный во вкладыше 5.

Гайки помещены в общий корпус 4 и жестко связаны с ним посредством зубчатых венцов, количество зубьев в которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой осуществлять точную регулировку натяга в передаче.

Характеристики

Масса, кг3,5 кг
Шаг S, мм5 мм
Класс точностиП3
L общая, мм550 мм
L резьбы, мм 317 мм
Модель станка16Б16Т1
Направление резьбыЛевая
Условный диаметр резьбы32 мм
Диаметр шариков3 мм
Количество рабочих витков3+3
