ШВП 1325Ф3.220.600А

(0) Оставить отзыв
В наличии
от 65 500 Р
L общая, мм760 мм
L резьбы, мм 490 мм
Модель станка1В340Ф30

Описание

Шариковая винтовая передача (ШВП) 1325Ф3.220.600Апредназначена для точного перемещения поступательно движущихся узлов, в том числе рабочих органов металлорежущих станков 1В340Ф30.



Технические характеристики:



- длина общая: 760 мм

- длина резьбы: 490 мм

- модель станка: 1В340Ф30

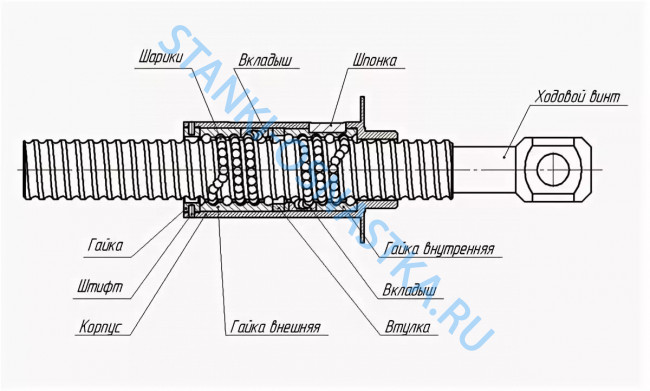

Устройство ШВП:



Передача состоит из винта, двух гаек и шариков, находящихся во впадинах резьбы. При работе передачи каждый комплект шариков циркулирует в пределах одного рабочего витка, замыкание которого происходит через канал возврата, выполненный во вкладыше.

Гайки помещены в общий корпус и жестко связаны с ним посредством зубчатых венцов, количество зубьев в которых различается на единицу. Такая конструкция позволяет за счет весьма малых перемещений одной гайки относительно другой осуществлять точную регулировку натяга в передаче.

Характеристики

L общая, мм760 мм
L резьбы, мм 490 мм
Модель станка1В340Ф30
