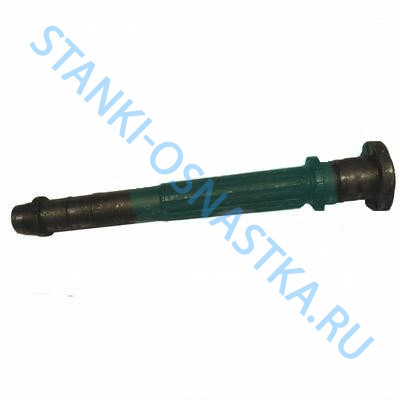

Шпиндель 1К62Д.020.224

Шпиндель 1К62Д.020.224 — это шпиндель токарно‑винторезного станка 1К62Д. Передаёт вращение инструменту (фрезе, сверлу, шлифовальному кругу и т. д.) или обрабатываемой заготовке. К шпинделю станка 1К62Д предъявляют высокие требования по точности вращения — от этого напрямую зависит качество и точность обработки деталей на станке.

Технические характеристики:

- L: 936 мм

- внутренний диаметр: Ǿ75 мм

- конус Морзе 6АТБ ГОСТ 2848-75

Передняя бабка (шпиндель в сборе) состоит из:

- 25, 67, 180 – гайки

- 27, 71 – втулки

- 28 – штырь

- 29 – фланец

- 30 – шпиндель

- 33 – кожух

- 38 –колесо зубчатое

- 43 – шестерня

- 63, 65 – фланцы

- 68 – штифт

- 70 – фиксатор

- 181 – винт

- 182 – план-шайба
