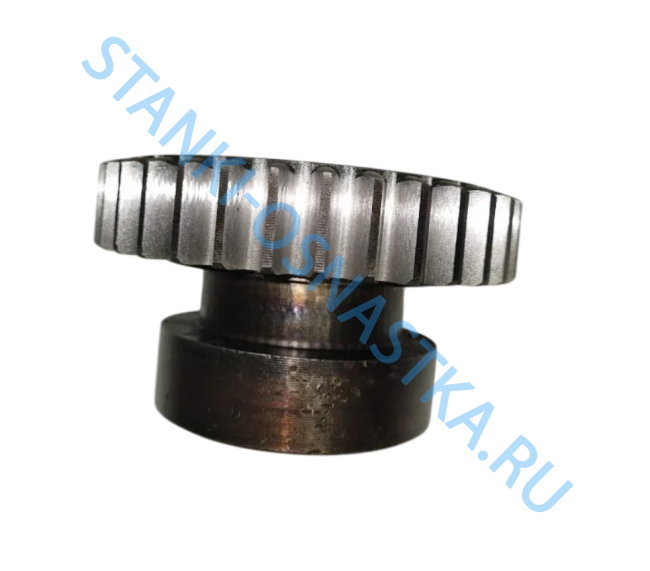

Шестерня 2-ой оси 1А64.02.848

Шестерня второй оси 1А64.02.848 — это шестерня станка, которая используется в коробке скоростей токарных станков (например, 1А64, 1М65, 1Н65, 165). Обеспечивает передачу движения и изменение скоростей в механизме станка.

Характеристики

• Количество зубьев (z): 35
• Модуль (m): 4
• Ширина венца: 30 мм
• Диаметр по венцу: 148 мм
• Длина: 85 мм
• Посадка шлиц: 8×52×60×10
• Масса: 3,3 кг

Чертеж сопряжённого колеса — 1А64.02.864
