Шестерня 16Б20П.061.592 (Z=55)

Шестерня 16Б20П.061.592 (Z=55) — это шестерня для фартука токарно-винторезного станка 16К20. Участвует в преобразовании вращательного движения ходового винта или ходового вала в поступательное перемещение каретки и суппорта станка 16К20.
Характеристики:
Количество зубьев (Z): 55

Модуль (m): 2 мм

 Ширина венца: 17 мм

 Диаметр по венцу: 114 мм. Посадка: ф80

Масса: 0,68 кг

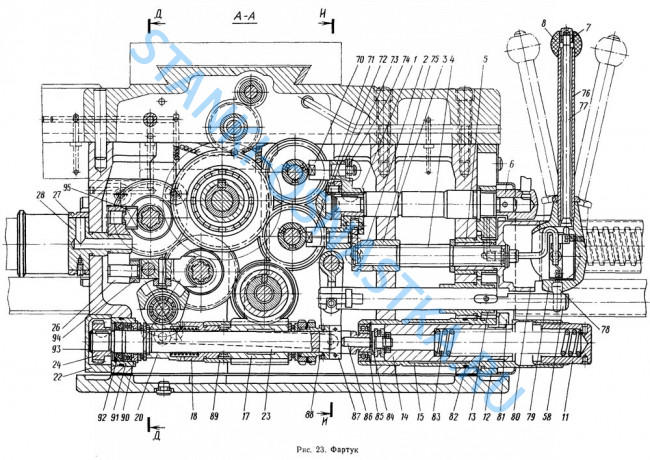

Фартук 16К20- часть станка, в которой заключены механизмы для продольного и поперечного перемещений резца (подачи) и механизмы управления подачи. Эти перемещения могут совершаться вручную или механически.
Поперечная подача резца производится перемещением нижней части суппорта. Для этого рукояткой вращают винт, гайка которого скреплена с нижней частью суппорта.
Маховичок служит для сообщения суппорту вручную продольной подачи по направляющим станины. Для более точного механического перемещения суппорта пользуются ходовым винтом . Винт приводится во вращение от коробки подач. По нему перемещается разъемная гайка, установленная в фартуке суппорта и называемая маточной.

Регулирование усилия, которое развивается механизмом подач, производится поворотом гайки поз.11. Величина усилия определяется динамометром, который нужно установить между жестким упором поз.47 (рис. 28) и кареткой поз.19 (рис. 27). Следует следить за тем, чтобы величина усилия не превышала допустимую.
Маточная гайка поз.62, установленная на кронштейне поз.61, отрегулирована на заводе.
В случае необходимости восстановления или замены изношенной гайки при ремонте нужно воспользоваться специальными кондукторным приспособлением и метчиком
