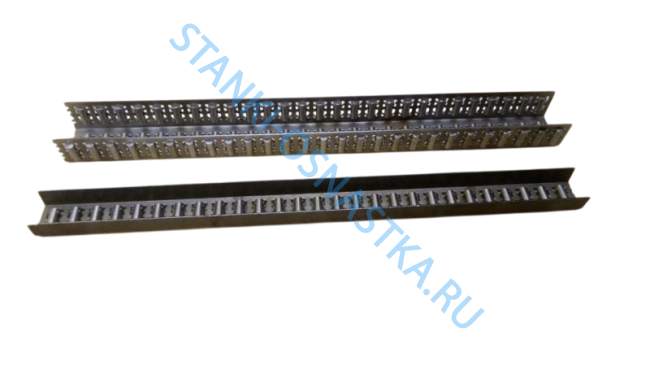

Сепаратор в к-те с роликами 3Е711В.13.0.203 (П- образный)

Сепаратор в комплекте с роликами 3Е711В.13.0.203 (П‑образный) — сепаратор для плоскошлифовальных станков,для модели 3Е711В и 3Е711АФ, 3Д711ВФ, 3Г71М.Форма: П‑образная — позволяет охватывать направляющую с двух сторон и надёжно удерживать ролики.П‑образный сепаратор с роликами применяют в направляющих узлов станка,чаще всего в системе перемещения стола либо суппорта:

• обеспечить качение вместо скольжения,снижается трение и износ направляющих
• повысить точность позиционирования и плавность хода
• увеличить жёсткость узла за счёт плотного распределения нагрузки по роликам

Универсальный плоскошлифовальный станок высокой точности с горизонтальным шпинделем и крестовым столом 3Е711В предназначен для шлифования поверхностей периферией круга. Возможна обработка поверхностей, расположенных под углом 90° к зеркалу стола.Станок 3Е711В предназначен так же для шлифования плоских поверхностей различных изделий, закрепленных на зеркале стола, магнитной или электромагнитной плите или в приспособлении. В пределах, допустимых кожухом, возможно шлифование пазов и фасонных поверхностей.

С применением различных приспособлений возможно профильное шлифование различных деталей. Точность профиля при этом зависит от метода заправки профиля круга и от применяемого приспособления для крепления деталей.

Станок 3Е711В используется в единичном, мелкосерийном и серийном производстве.

Станок комплектуется стандартной электромагнитной плитой.

Неплоскостность и непараллельность обработанных поверхностей образца размерами 120 х 240 мм не более 0,004 мм.

Класс точности станка В по ГОСТ 8—77. Шероховатость обработанной поверхности Ra 0,16 мкм.
