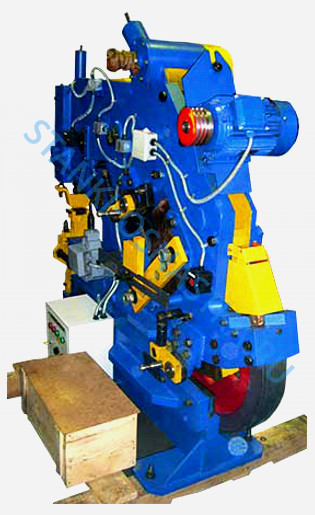

Пресс-Ножницы НВ5221, НВ5222

(0) Оставить отзыв
В наличии
от Цена по запросу

Описание

Кривошипные пресс-ножницы НВ5221, НВ5222 относятся к многофункциональному комбинированному машиностроительному оборудованию, которое используется в заготовительных цехах. Такие агрегаты имею 4 рабочих зоны, причем каждая из них рассчитана на выполнение заданной технологической операции. Для этого в станке смонтированы следующие механизмы:

  • для резки сортового металла;
  • для резки листа;
  • для пробивки отверстий;
  • для вырубки пазов.

Пресс-ножницами называют комбинированные ножницы со встроенным дыропробивным прессом.

Все вышеназванные механизмы установлены на одной станине. Каждый из них работает от общего привода. Пресс-ножницы НВ5221, НВ5222 изготовлены в соответствии с ГОСТ 7355-77. Резка металл на таких агрегатах считается одной из самых рациональных способов рубки проката.

Во избежание образования, на торцах деталей, трещин (особенно если режется хрупкая сталь), заготовки подогревают. «В холодную» рубят исключительно углеродистые стали с содержанием углерода до 0,5% с пределом прочности 700-780 Мпа.

Качество реза зависит от скорости внедрения ножей в металл. Так, высоколегированные стали предпочтительнее разрезать на пониженных скоростях, а углеродистые – на повышенных. Данная особенность стала причиной снабжения пресс-ножниц моделей НВ5221 и НВ5222 двухскоростными электродвигателями.

Такие универсальные станки используются на предприятиях с мелко-, средне- и крупносерийным производством. Для выполнения тех или иных технологических операций требуется минимальная переналадка оборудования. Пресс-ножницы НВ5221, НВ5222 являются надежными, долговечными и производительными агрегатами.

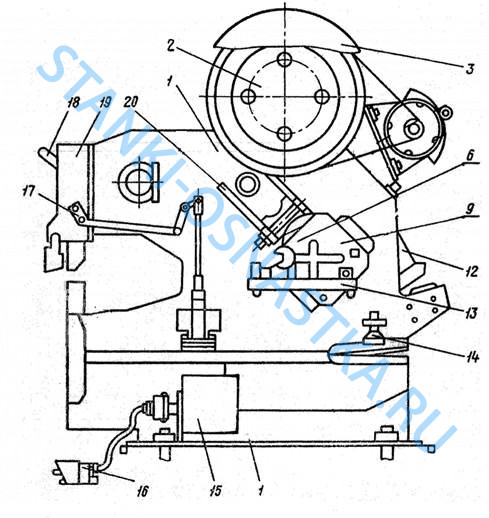

Press-Nojnitsyi-NV5221- NV5222.jpg

Позиция Наименование
1 Станина
2 Привод
3 Ограждение
6 Подвижная нож-плита
9 Неподвижная нож-плита
12 Ползун
14 Прижим листовых ножниц
15 Электрошкаф
16 Педаль электрическая
17 Управление дыропробивным прессом
18 Механизм центрирования
19 Дыропробивным пресс
20 Прижим сортовых ножниц

Технические характеристики кривошипных пресс-ножниц НВ5221, НВ5222

Наименование параметра (единицы измерения) Модель НВ5221 Модель НВ5222
Номинальное усилие 400 560
Максимальные габариты обрабатываемой полосы, мм 16 х 140 16 х 150
Частота ходов ползуна, мин-1 17 18
Максимальный диаметр пробиваемого отверстия, мм 30 30
Максимальный профиль швеллера и двутавра, № 18 10-18
Габариты агрегата, мм 1885 х 1582 х 1780 1900 х 1660 х 1950
Масса, кг 1820 1940

Компания «Станочная Оснастка» приглашает всех заинтересованных лиц приобрести пресс-ножницы НВ5221, НВ5222 по лучшей цене. Сделать это можно в одном из представительств, расположенном в Москве, Санкт-Петербурге, Ростове-на-Дону, Екатеринбурге, Челябинске, Красноярске, Новосибирске, Нижнем Новгороде. Звоните, и менеджеры подберут для вас оптимальную по функциональности модель и помогут выбрать подходящие комплектующие и оснастку. Обращайтесь, мы продаем только надежное, доступное и качественное оборудование!
