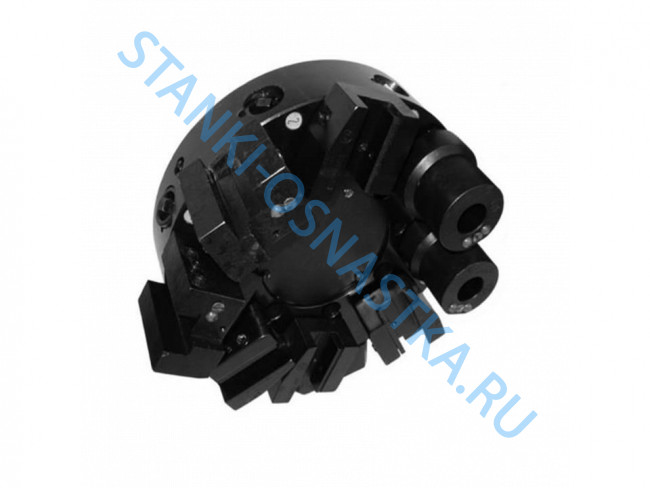

Полумуфта УГ9321.0000.100 (поз.3)

Полумуфта УГ9321.0000.100 (поз. 3) — это деталь основного узла фиксации,узла плоскозубчатых муфт, применяемая в конструкции автоматических револьверных головок серий УГ9321 (6-позиционная) и УГ9326 (8-позиционная) производства Гомельского завода станочных узлов.Данный элемент жестко закреплен на корпусе (шпинделе) головки.Работает в паре со второй полумуфтой — УГ9321.0000.102 (поз. 16), соединенной с подвижным инструментальным диском.На торцевой поверхности полумуфты нарезаны высокоточные радиальные зубья (муфта типа «Торцовый шлиц» или муфта Хирта). В момент окончания цикла смены инструмента полумуфты намертво смыкаются под большим гидравлическим или механическим усилием пакета тарельчатых пружин.Именно этот узел обеспечивает жесткость зажима и высокую точность позиционирования резцедержателя под нагрузкой во время силового токарного сечения. Износ или скол зубьев на этой детали приводит к потере точности обработки детали по осям X и Z.

 Головка автоматическая УГ9326 предназначена для установки, крепления и автоматической индексации режущего и вспомогательного инструмента. Используется на токарных станках с различными системами числового программного управления. По требованию заказчика за отдельную плату поставляется головка мод. УГ9326 с датчиками или с резцедержателями.
