Пневмодроссель с обратным клапаном П-ДК 20-1

(0) Оставить отзыв

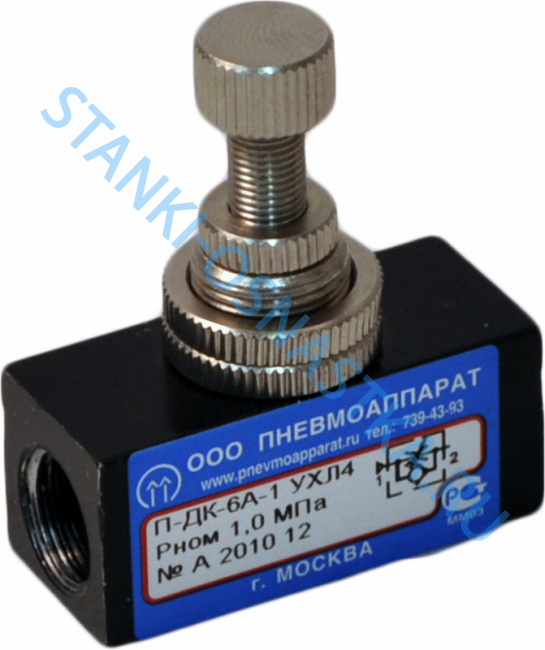

Пневмодроссель с обратным клапаном П-ДК 20-1
В наличии
Цена по запросу

Описание

Пневмодроссели П-ДК (Г-ДК) с обратным клапаном предназначены для регулирования расхода сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении и обеспечения свободного прохода воздуха в обратном направлении в пневматических системах управления и приводах.



Технические характеристики:





Параметры, единицы измерения

Значения

Условный проход, мм 20
Пропускная способность Kv через открытый дроссель при закрытом обратном клапане не менее, м3 3
Пропускная способность Kv через открытый обратный клапан при закрытом дросселе не менее, м3 4,5
Диапазон рабочих давлений, МПа 0,1-1
Присоединение: исп.1 / исп.2 G3/4-A / К3/4
Масса, кг 0,55





Устройство и работа

  Пневмо дроссель с обратным клапаном состоит из обратного клапана в виде незакрепленной мембраны и дроссельной пары, включающей цилиндрическое отверстие во втулке и конус регулировочного винта.
  При подаче сжатого воздуха в присоединительное отверстие "1" мембрана под действием давления перекрывает свободный проход в присоединительное отверстие с маркировкой "2", в которое воздух попадает через регулируемый зазор в дроссельной паре.
  При обратном потоке мембрана под действием давления воздуха прогибается и пропускает основной поток воздуха к отверстию "1". При этом небольшое количество воздуха проходит также и через зазор в дроссельной паре.



Указания по эксплуатации

  Пневмодроссели предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80.
