Пневмодроссель с обратным клапаном П-ДК 06-2

(0) Оставить отзыв

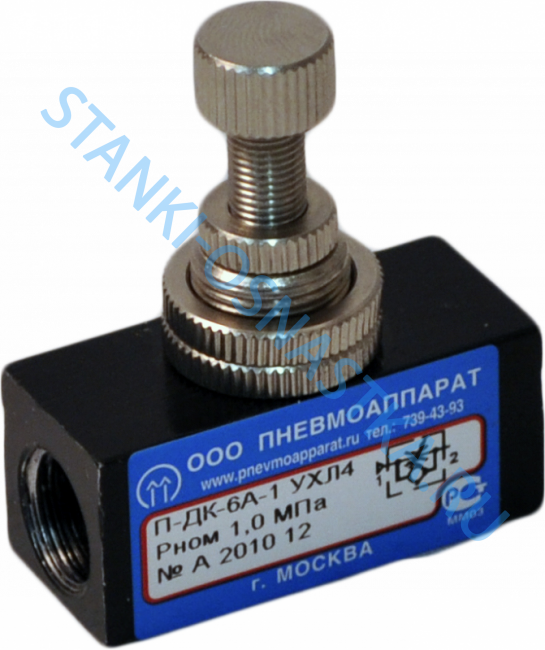

Пневмодроссель с обратным клапаном П-ДК 06-2
В наличии
Цена по запросу

Описание

Пневмодроссели П-ДК (Г-ДК) с обратным клапаном предназначены для регулирования расхода сжатого воздуха давлением от 0,1 до 1,0 МПа в одном направлении и обеспечения свободного прохода воздуха в обратном направлении в пневматических системах управления и приводах.



Технические характеристики:



Параметры, единицы измерения

Значения

Условный проход, мм 6
Пропускная способность Kv через открытый дроссель при закрытом обратном клапане не менее, м3 0,4
Пропускная способность Kv через открытый обратный клапан при закрытом дросселе не менее, м3 0,56
Диапазон рабочих давлений, МПа 0,1-1
Присоединение: исп.1 / исп.2 G1/4-A / К1/4
Масса, кг 0,13





Устройство и работа

  Пневмо дроссель с обратным клапаном состоит из обратного клапана в виде незакрепленной мембраны и дроссельной пары, включающей цилиндрическое отверстие во втулке и конус регулировочного винта.
  При подаче сжатого воздуха в присоединительное отверстие "1" мембрана под действием давления перекрывает свободный проход в присоединительное отверстие с маркировкой "2", в которое воздух попадает через регулируемый зазор в дроссельной паре.
  При обратном потоке мембрана под действием давления воздуха прогибается и пропускает основной поток воздуха к отверстию "1". При этом небольшое количество воздуха проходит также и через зазор в дроссельной паре.



Указания по эксплуатации

  Пневмодроссели предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ17433-80.
