Переключатель крестовой ПК 12-21Д-822-54

(0) Оставить отзыв
В наличии
от Цена по запросу

Описание

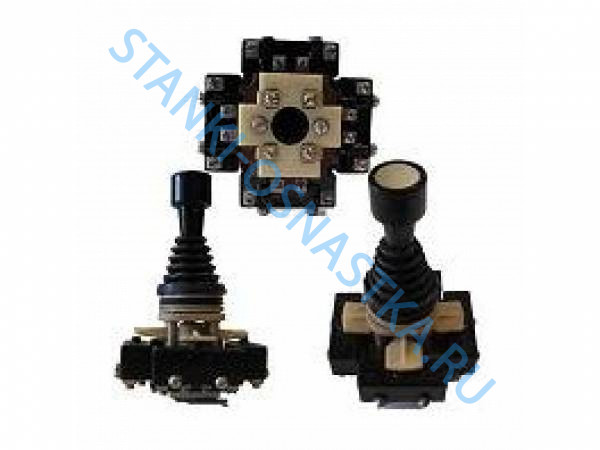

Переключатель крестовой ПК 12-21Д-822-54 УХЛ3 (рукоятка с пятью фиксируемыми положениями)

Переключатель крестовый ПК 12-21 Д-822-54 УХЛ3 предназначен для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением 380 В, постоянного тока напряжением 220 В. Переключатель крестовой ПК 12 21 822 применяется для комплектации панелей, пультов, шкафов управления металлорежущих станков и других подобных устройств, для управления которыми необходима мнемоническая связь между направлением перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма.

Нормативно-технический документ (ТУ) ТУ 43.12-00216875-014-94;РД 16 01.007-88

Исполнение приводного элемента - рукоятка с одним фиксируемым положением

Масса, кг, не более - 0,259

Номинальное напряжение, В: переменного тока частотой 50 (60) Гц - 380 постоянного тока - 220

Коммутационная износостойкость переключателей ПК 12 21 при частоте включений не более 600 циклов в час, относительной продолжительности включения (ПВ) 40, 60% с электрическими нагрузками составляет не менее - 0,25*106 циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки);

1,25*106 циклов ВО для полюсов, управляемых толкателем.

Механическая износостойкость составляет не менее:

  • 0,25*10(6) циклов ВО для каждого из полюсов, управляемых рукояткой;
  • 1,25*10(6) циклов ВО для каждого полюса, управляемого толкателем.

Усилие управления составляет, не более: для рукоятки,Н - 50 для толкателя ,Н - 30

Интервал между последовательными циклами - от 5 до 10 с при ПВ=60%. Рукоятка переключателя ПК 12 21 выдерживает действие приложенного момента - (10 /-1) Н*м без остаточных деформаций. Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента - не менее (20 /-2) Н*м Коммутационные элементы переключателя, управляемые рукояткой или толкателем, выдерживают сквозной ток - 150 А К одному контактному зажиму переключателя допускается подсоединение одного медного или алюминиевого провода сечением - до 2,5 мм2 или двух медных проводов сечением 1 мм2 Гарантийный срок эксплуатации - 2 года с момента ввода переключателя в эксплуатацию

Технические характеристики:

Параметры, единицы измерения Значение
Исполнение приводного элемента: рукоятка с пятью фиксируемыми положениями
Масса, кг, не более: 0,342
Номинальное напряжение, В, переменного тока частотой 50 (60) Гц: 380
Номинальное напряжение, В, постоянного тока: 220
Коммутационная износостойкость переключателей при частоте включений не более 600 циклов в час, относительной продолжительности включения (ПВ) 40, 60% с электрическими нагрузками составляет не менее:

0,25*106 циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки);

1,25*106циклов ВО для полюсов, управляемых толкателем.

Механическая износостойкость составляет не менее:

0,25*10(6) циклов ВО для каждого из полюсов, управляемых рукояткой;

1,25*10(6) циклов ВО для каждого полюса, управляемого толкателем.

Усилие управления составляет, не более: для рукоятки,Н; 50
Усилие управления составляет, не более: для толкателя ,Н. 30
Интервал между последовательными циклами: от 5 до 10 с при ПВ=60%.
Рукоятка переключателя выдерживает действие приложенного момента: (10+/-1) Н*м без остаточных деформаций.
Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента: не менее (20+/-2) Н*м
Коммутационные элементы переключателя, управляемые рукояткой или толкателем, выдерживают сквозной ток: 150 А
К одному контактному зажиму переключателя допускается подсоединение одного медного или алюминиевого провода сечением: до 2,5 мм2 или двух медных проводов сечением 1 мм2
Число полюсов, управляемых толкателем: 2
Гарантийный срок эксплуатации: 2 года с момента ввода переключателя в эксплуатацию
