Переключатель крестовой ПК 12-21-821-54

(0) Оставить отзыв
В наличии
от Цена по запросу

Описание

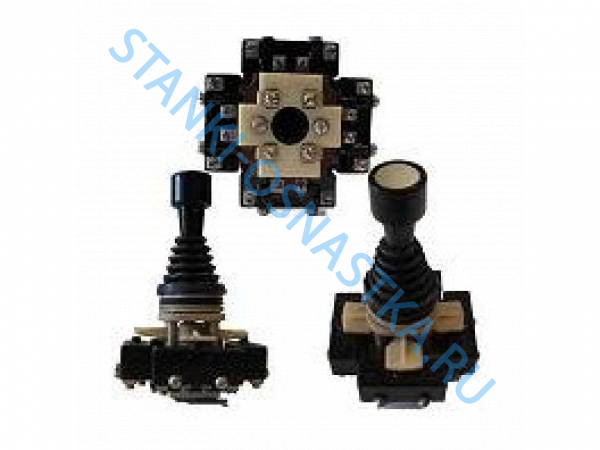

Переключатель крестовой ПК 12-21-821-54 УХЛ3 (рукоятка с одним фиксируемым положением)

Предназначены для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением 380 В, постоянного тока напряжением 220 В и применяются для комплектации панелей, пультов, шкафов управления металлорежущих станков и других подобных устройств, для управления которыми необходима мнемоническая связь между направлением перемещения рукоятки переключателя и направлением перемещения рабочего органа управляемого механизма.

Нормативно-технический документ (ТУ) ТУ 43.12-00216875-014-94;РД 16 01.007-88

Исполнение приводного элемента - рукоятка с одним фиксируемым положением Масса, кг, не более - 0,259

Номинальное напряжение, В: переменного тока частотой 50 (60) Гц - 380 постоянного тока - 220

Коммутационная износостойкость переключателей при частоте включений не более 600 циклов в час, относительной продолжительности включения (ПВ) 40, 60% с электрическими нагрузками составляет не менее - 0,25*106 циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки);

1,25*106циклов ВО для полюсов, управляемых толкателем. Механическая износостойкость составляет не менее:

0,25*10(6) циклов ВО для каждого из полюсов, управляемых рукояткой;

1,25*10(6) циклов ВО для каждого полюса, управляемого толкателем.

Усилие управления составляет, не более: для рукоятки,Н - 50 для толкателя ,Н - 30 Интервал между последовательными циклами - от 5 до 10 с при ПВ=60%. Рукоятка переключателя выдерживает действие приложенного момента - (10 /-1) Н*м без остаточных деформаций. Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента - не менее (20 /-2) Н*м Коммутационные элементы переключателя, управляемые рукояткой или толкателем, выдерживают сквозной ток - 150 А К одному контактному зажиму переключателя допускается подсоединение одного медного или алюминиевого провода сечением - до 2,5 мм2 или двух медных проводов сечением 1 мм2 Гарантийный срок эксплуатации - 2 года с момента ввода переключателя в эксплуатацию

Технические характеристики:

Параметры, единицы измерения Значение
Исполнение приводного элемента: рукоятка с одним фиксируемым положением
Масса, кг, не более: 0,300
Номинальное напряжение, В, переменного тока частотой 50 (60) Гц 380
Номинальное напряжение, В, постоянного тока: 220
Коммутационная износостойкость переключателей при частоте включений не более 600 циклов в час, относительной продолжительности включения (ПВ) 40, 60% с электрическими нагрузками составляет не менее:

0,25*106 циклов ВО для каждого из полюсов, управляемых рукояткой (на одно положение рукоятки);

1,25*106циклов ВО для полюсов, управляемых толкателем.

Механическая износостойкость составляет не менее:

0,25*10(6) циклов ВО для каждого из полюсов, управляемых рукояткой;

1,25*10(6) циклов ВО для каждого полюса, управляемого толкателем.

Усилие управления составляет, не более: для рукоятки,Н; 50
Усилие управления составляет, не более: для толкателя ,Н. 30
Интервал между последовательными циклами: от 5 до 10 с при ПВ=60%.
Рукоятка переключателя выдерживает действие приложенного момента: (10+/-1) Н*м без остаточных деформаций.
Элементы крепления переключателей на панели выдерживают нагрузку от крутящего момента: не менее (20+/-2) Н*м
Коммутационные элементы переключателя, управляемые рукояткой или толкателем, выдерживают сквозной ток: 150 А
К одному контактному зажиму переключателя допускается подсоединение одного медного или алюминиевого провода сечением: до 2,5 мм2 или двух медных проводов сечением 1 мм2
Число полюсов, управляемых толкателем: 2
Гарантийный срок эксплуатации: 2 года с момента ввода переключателя в эксплуатацию
