Патрон токарный БелТАПАЗ 3 кулачковый С7100-0009П d=250мм

(0) Оставить отзыв
Патрон токарный БелТАПАЗ 3 кулачковый С7100-0009П d=250мм
В наличии
Цена по запросу

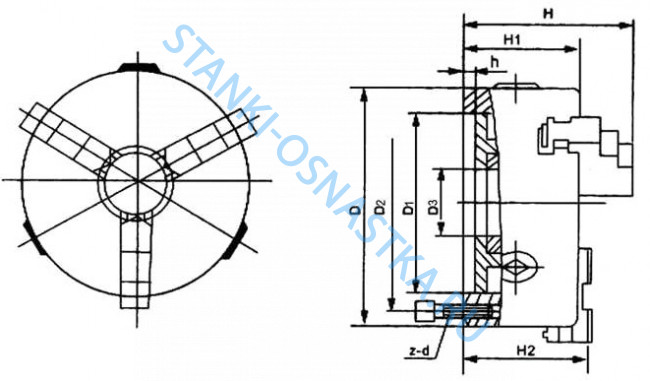

Наружный диаметр D, мм250 мм
Диаметр отверстия в корпусе D1, мм80 мм
Диаметр цилиндрического центрирующего пояска,D2, мм210Н7 мм
Диаметр расположения крепежных отверстий D3, мм226 мм
Высота корпуса в сборе, Н89,5 мм
Высота патрона, Н1122,5 мм
Масса патрона, кг28 кг
Количество (n) и размер (d) крепежных отверстий6xМ12 мм
Материал корпусаСталь
Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках120 мм
Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках 250 мм
Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках 250 мм
Максимальная частота вращения4000 об/мин
Минимальная суммарная сила зажима46000 Н

Описание

Тип крепления патрона С 7100-0009П - с цилиндрическим-центрирующим пояском и с креплением через промежуточный фланец. Исполнение - с цельными кулачками.

Параметры, единицы измерения Значения
наружный диаметр D 250 мм
материал корпуса сталь
диаметр цилиндрического центрирующего пояска D2 210Н7 мм
диаметр расположения крепежных отверстий D3 226 мм
количество (n) и размер (d) крепежных отверстий 6xМ12 мм
диаметр отверстия в корпусе D1 80 мм
максимальный наружный диаметр изделия, зажимаемого в прямых кулачках 120 мм
максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках 250 мм
максимальный наружный диаметр изделия, зажимаемого в обратных кулачках 250 мм
высота корпуса в сборе, Н 89,5 мм
высота патрона, Н1 122,5 мм
максимальная частота вращения 4000 об/мин
минимально допустимая суммарная сила зажима 46000 Н
масса патрона 28 кг

Характеристики

Наружный диаметр D, мм250 мм
Диаметр отверстия в корпусе D1, мм80 мм
Диаметр цилиндрического центрирующего пояска,D2, мм210Н7 мм
Диаметр расположения крепежных отверстий D3, мм226 мм
Высота корпуса в сборе, Н89,5 мм
Высота патрона, Н1122,5 мм
Масса патрона, кг28 кг
Количество (n) и размер (d) крепежных отверстий6xМ12 мм
Материал корпусаСталь
Максимальный наружный диаметр изделия, зажимаемого в прямых кулачках120 мм
Максимальный внутренний диаметр изделия, зажимаемого в прямых кулачках 250 мм
Максимальный наружный диаметр изделия, зажимаемого в обратных кулачках 250 мм
Максимальная частота вращения4000 об/мин
Минимальная суммарная сила зажима46000 Н
