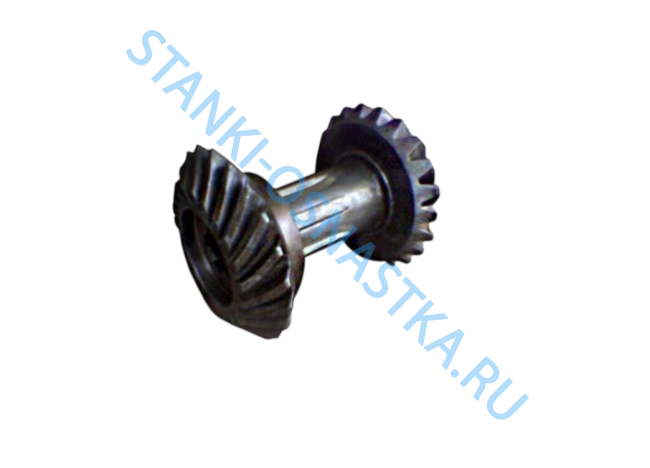

Пара коническая ручного перемещения верхней коробки подач 16.40.206, 16.66.226

Пара конических шестерён 16.40.206 / 16.66.226- обеспечивает передачу вращательного движения между валами с пересекающимися осями станка.Реализует ручное перемещение верхней коробки подач — оператор вращает маховик/рукоятку, усилие через эту пару передаётся на механизм коробки подач станка , что позволяет точно позиционировать её.

Шестерня 16.40.206

Основные характеристики:

• номер по каталогу: 16.40.206
• количество зубьев (z1): 32
• модуль : 4,3
• ширина венца: 20 мм
• диаметр по венцу: 138,73 мм
• длина: 30,53 мм
• посадка (шлиц): 8 × 46 × 50 × 8
• масса: 1,37 кг
• чертёж сопряжённого колеса: 16.66.226

Шестерня 16.66.226

Ключевые параметры:

• номер по каталогу: 16.66.226
• количество зубьев ($z$): 10
• модуль : 4,4

Коробка подач предназначена для передачи вращения ходовому валу и ходовому винту, а также для изменения числа их оборотов с целью получения необходимых подач. Коробка подач закреплена на станине ниже передней бабки. Внутри коробки находится механизм передачи вращения от шпинделя к ходовому валу и ходовому винту, а также механизм для регулирования частот вращения ходового винта и ходового вала.

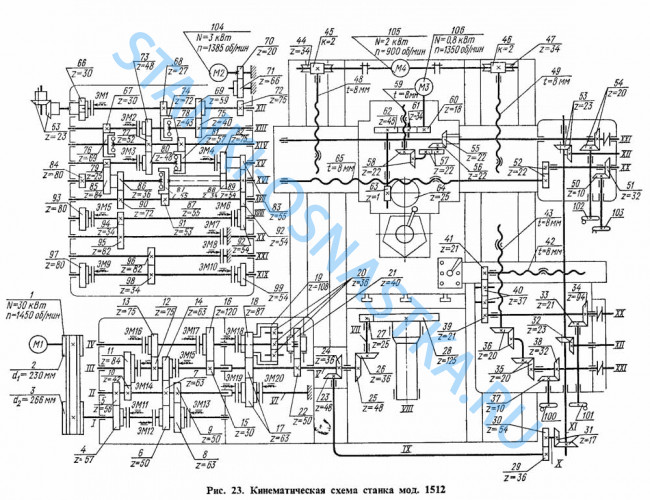

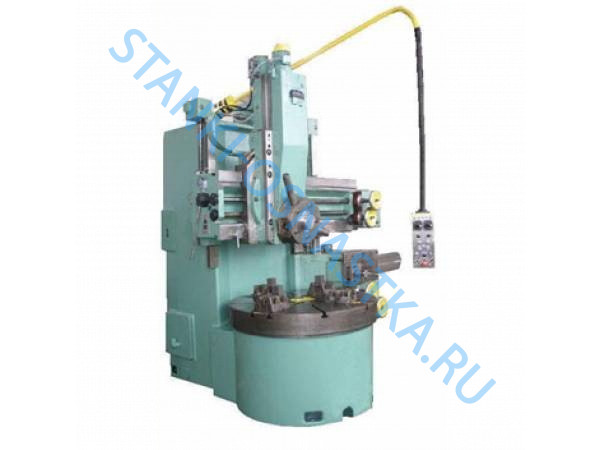

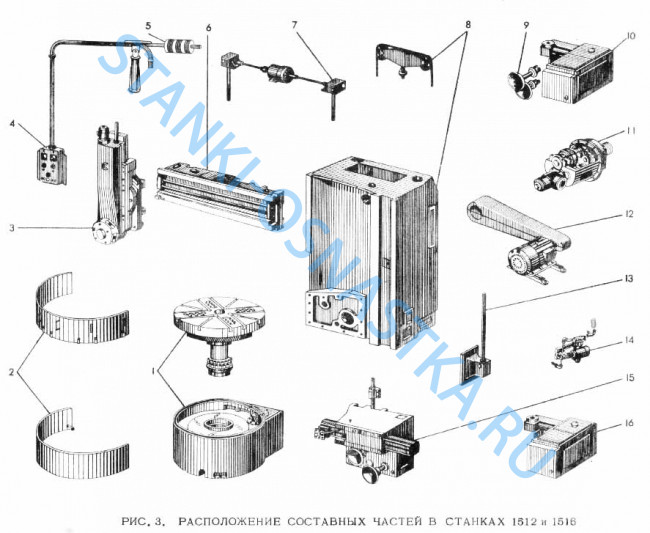

 Кинематические схемы станков 1512 и 1516 сходны между собой .Есть отличия лишь в кинематикой цепи механизма передачи движения на подачу и числом зубьев зубчатых колес стола.

Из-за разного числа зубьев зубчатых колес стола станки 1512 и 1516 имеют при одинаковой коробке скоростей различные пределы чисел оборотов планшайбы.
Кинематика цепей механизма передачи движения на подачу у станков различна, но их передаточные отношения подобраны так, что общее передаточное число кинематической цепи от планшайбы до коробки подач одинаково для обоих станков. Это позволяет использовать одни и те же коробки подач и получать одинаковые величины подач.
