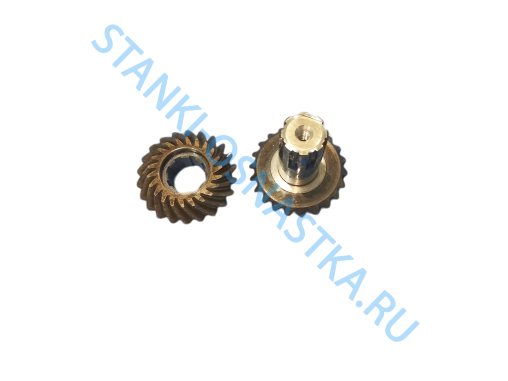

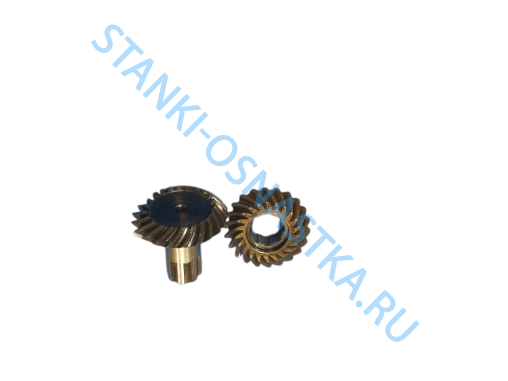

Пара коническая 16.650.244, 16.650.215 (Z=22/22)

(0) Оставить отзыв
Поступление
от Цена по запросу

Описание

Пара коническая  16.650.215 и 16.650.244 -это комплект (Z=22/22) из двух взаимодействующих деталей, который используется в механизмах станков 1512, 1516, 1525, 1531М и 1541,для передачи вращательного движения под углом.

Характеристики:

  • Тип: коническая пара (зубчатая передача)
  • Артикулы: 16.650.215 (одна деталь) и 16.650.244 (вторая деталь)
  • Назначение: передача вращательного движения между валами, расположенными под углом станков 1512, 1516, 1525, 1531М и 1541.

Пара коническая 16.650.215 и 16.650.244 является частью комплекта, который может применяться на различных моделях токарных станков, включая станки серий 1512, 1516, 1525, 1531М и 1541.

При замене рекомендуется менять обе детали комплекта одновременно для обеспечения корректной работы механизма станка.

Поскольку это коническая косозубая/прямозубая передача, она изготавливается в строгом взаимном соответствии геометрических параметров:

• Коническое колесо (шестерня) 16.650.215:
• Число зубьев (z): 22
• Модуль (m): 4,291
• Наружный диаметр по венцу: 99,38 мм
• Тип посадки: Шлицевая (эвольвентные или прямобочные шлицы 8х36х40х8)
• Длина (высота): 100 мм
• Материал: Сталь 45
• Коническое колесо 16.650.244: Сопряженное колесо, выполненное под аналогичный модуль и угол зацепления для корректной работы в паре.
