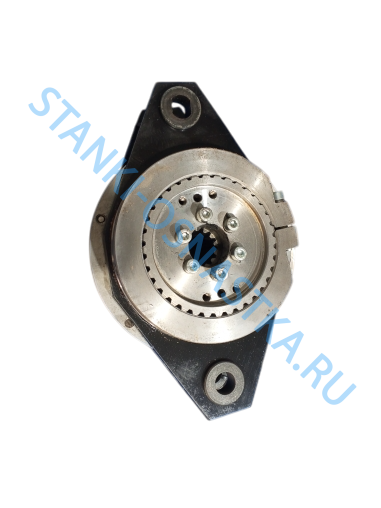

Муфта тормоз УД3124

(0) Оставить отзыв
В наличии
от 54 600 Р

Описание

Муфта-тормоз УВ

Устанавливается на прессовое и другое оборудование для периодического соединения ведущих валов привода машин с ведомыми, а также для постоянного торможения последних при непрерывно работающем электродвигателе. Используется на кузнечно-прессовых машинах (в большинстве своем кривошипные пресса, гильотины). Особенности конструкции: Жестко сбалансированная блочная конструкция. Возможность настройки хода цилиндра по мере износа фрикционных накладок. Ход цилиндра муфты, исключающий сдваивания ходов машины. Ведущие и тормозные втулки и пальцы изготовлены из стали и термически обработаны. Эвольвентное зубчатое зацепление ступицы муфты-тормоза с эксцентриковым валом. Опорные диски  - высокопрочный чугун.

Параметры Значения
Длина муфты, мм: 315
Диаметр, мм: 260
Усилие пресса, тс: 4
Условное обозначение отверстия D по ГОСТ 6033-51: Эв. 40х2.5х14 ASза
d, мм: 20+0,21
d1, мм: 22
D1, мм: 40
D2, мм: 260+0,6
D3, мм 110+0,8
h, мм 18+0,18
L, мм 130
L1, мм 104
L2, мм 34,5
L3, мм 54,5
L4, мм 19,5
L5, мм 19,5
L6, мм 15
L8, мм 20
