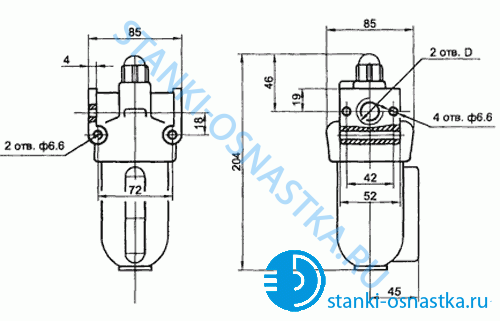

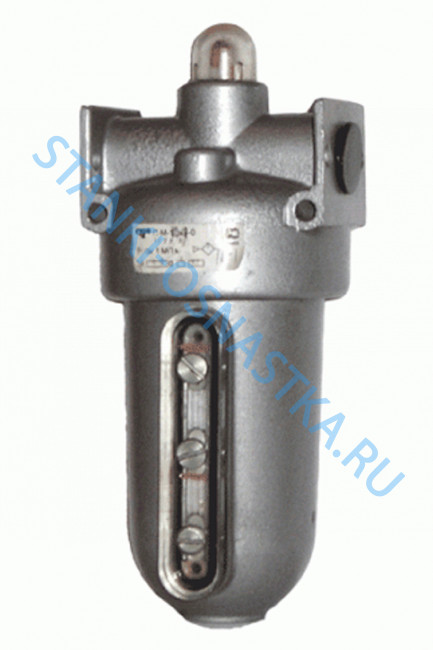

Маслораспылитель П-М-10-1

Маслораспылители типа ПМ с условным проходом П-М10 (10мм) и ПМ16 (16мм) Предназначены для введения в поток сжатого воздуха распыленного масла с целью смазывания трущихся поверхностей подвижных деталей в пневматических приводах и системах промышленного оборудования.

Маслораспылитель ПМ-10-1 состоит из корпуса и резервуара (стакана) для масла. В корпусе находится регулируемый дроссель подачи масла и капельница для визуального контроля подачи масла, которая находится под прозрачным колпачком. Для заливки масла в стакан служат пробки. Необходимая величина каплепадения устанавливается путем вращения дросселя.

Принцип действия маслораспылителя ПМ-10-1: Проходя входное отверстие маслораспылителя ПМ-10-1, сжатый воздух попадает на упругий элемент, создающий сопротивление потоку пропорционально расходу сжатого воздуха. Создающееся в области упругого элемента падение давления обеспечивает поступление сжатого воздуха с маслом через отверстия малого диаметра в корпусе маслораспылителя. Масло по маслозаборной трубке поступает из стакана в прозрачный колпачок, через который происходит визуальный контроль и настройка каплепадения масла, поступающего в поток сжатого воздуха.

Маслораспылители ПМ-10-1 рассчитаны для работы на сжатом воздухе давлением до 1.0 МПа, очищенном не грубее 10 класса по ГОСТ 17433. Климатическое исполнение УХЛ, категория размещение 4 по ГОСТ 15150.

Технические характеристики

Параметры, единицы измерения	Значения
Условный проход, мм	10
Номинальное давление, МПа	1
Потеря давления при максимальном расходе воздуха, МПа, не более	0,025
Вид присоединительной резьбы	Коническая дюймовая резьба по ГОСТ 6111-52
Номинальная вместимость резервуара, см3	200
Масса, кг	0,9
