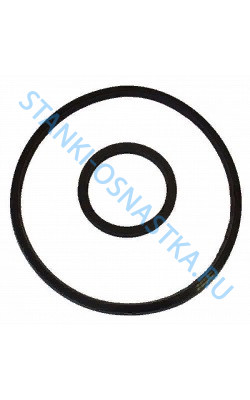

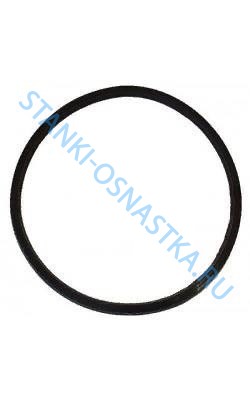

Манжета УВ3138-00-803
Оставить отзывОписание

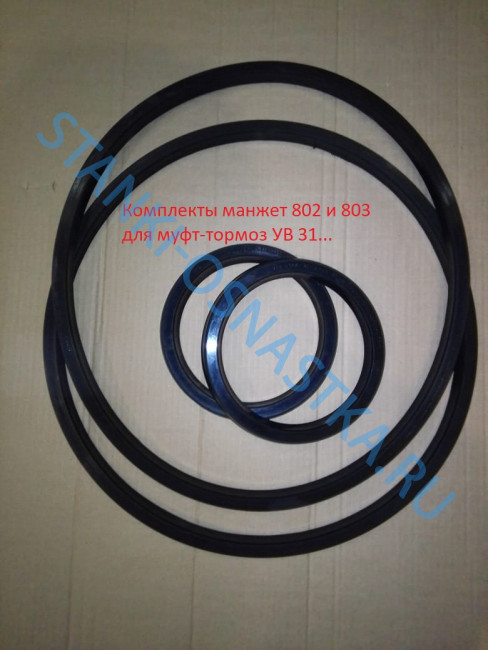

Манжеты уплотнительные - это резинотехнические изделия (РТИ), предназначенные для обеспечения герметичности в муфтах-тормоз УВ. Манжеты работоспособны при температуре: от -35°С до +80°С. Возможно изготовление из полиуретана.

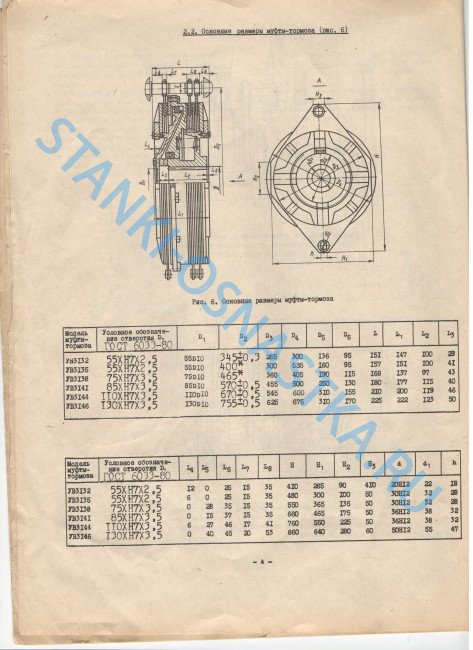

Модель муфты-тормоза | Условное обозначение отверстия D, ГОСТ 6033-80 | D1 | D2 | D3 | D4 | D5 | D6 | L | L1 | L2 | L3 |
---|---|---|---|---|---|---|---|---|---|---|---|
УВ3132 | 55xH7x2.5 | 55D10 | 345±0.3 | 265 | 300 | 136 | 95 | 151 | 147 | 100 | 29 |
УВ3135 | 55xH7x2.5 | 55D10 | 400* | 300 | 535 | 160 | 95 | 157 | 151 | 100 | 41 |
УВ3138 | 75xH7x3.5 | 75D10 | 465* | 360 | 405 | 190 | 115 | 168 | 137 | 97 | 43 |
УВ3141 | 85xH7x3.5 | 85D10 | 570±0.5 | 455 | 500 | 250 | 130 | 180 | 177 | 115 | 40 |
УВ3144 | 110xH7x3.5 | 110D10 | 670±0.5 | 545 | 600 | 310 | 155 | 210 | 200 | 119 | 46 |
УВ3146 | 130xH7x3.5 | 130D10 | 755±0.5 | 625 | 675 | 310 | 170 | 225 | 222 | 123 | 50 |
Модель муфты-тормоза | Условное обозначение отверстия D, ГОСТ 6033-80 | L4 | L5 | L6 | L7 | L8 | H | H1 | H2 | H3 | d | d1 | h |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
УВ3132 | 55xH7x2.5 | 12 | 0 | 25 | 15 | 35 | 410 | 265 | 90 | 410 | 20H12 | 22 | 18 |
УВ3135 | 55xH7x2.5 | 6 | 0 | 25 | 15 | 35 | 480 | 300 | 100 | 50 | 30H12 | 32 | 28 |
УВ3138 | 75xH7x3.5 | 0 | 28 | 35 | 15 | 35 | 550 | 365 | 135 | 50 | 30H12 | 32 | 28 |
УВ3141 | 85xH7x3.5 | 0 | 15 | 37 | 15 | 35 | 660 | 465 | 175 | 50 | 35H12 | 38 | 32 |
УВ3144 | 110xH7x3.5 | 6 | 27 | 46 | 17 | 41 | 760 | 550 | 225 | 50 | 36H12 | 38 | 32 |
УВ3146 | 130xH7x3.5 | 0 | 40 | 45 | 20 | 53 | 860 | 640 | 280 | 60 | 50H12 | 55 | 58 |
