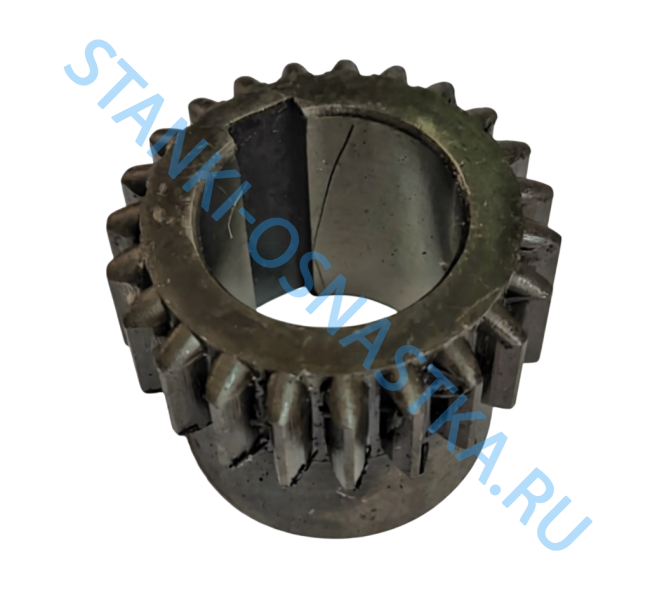

Колесо зубчатое 1М63.02.171

Колесо зубчатое 1М63.02.171-это шестерня второй оси коробки скоростей токарно-винторезного станка 1М63,также его аналогов — ДИП-300, 163.Устанавливают на специальные токарно-накатные станки РТ301 и РТ30102. В кинематической схеме шпиндельной (передней) бабки эта деталь под позицией 11.

Характеристики:

Число зубьев (Z): 23

Модуль (m): 3

Ширина венца: 22 мм. Диаметр по венцу: 77,96 мм. Посадочное отверстие: 45 мм (соединение со шпонкой 45×14 мм).

Материал: сталь 40Х. Масса: около 0,45 кг. Сопрягается с колесом 1М63.21.216.
