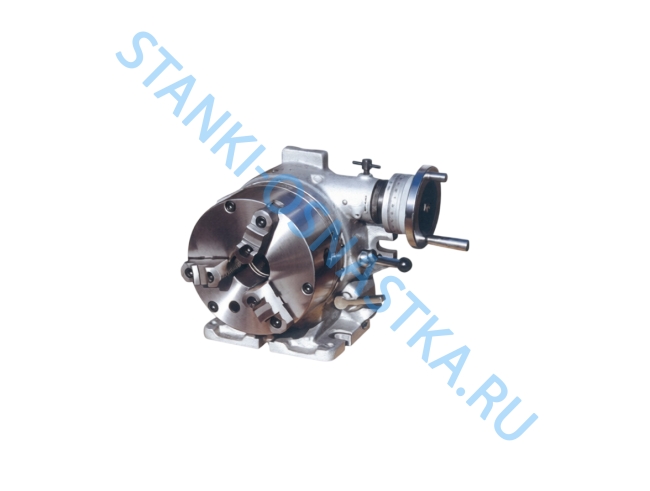

Головка делительная 5027 F3
Оставить отзыв
Описание
Головки делительные серии F3 и F3-6 предназначены для горизонтального и вертикального использования. Их применение, является максимально-оптимальным при использовании на фрезерных, расточных, сверлильных, разметочных и прочих станках. Деление на 2, 3, 4, 6, 8, 12, 24 производится с помощью делительного диска. Деление на другие углы может производиться с помощью червячной передачи. Оба метода позволяют без труда выполнить работу.
Технические характеристики:
| Параметры | F3 | F3-6 | |
|---|---|---|---|
| Высота центров, мм | 150 | 130 | |
| Диаметр посадочного пояска шпинделя под патрон, мм | 119,774 | 80 | |
| Диаметр шпинделя под установку патрона, мм | 212 | 170 | |
| Диаметр проходного отверстия в корпусе, мм | 39 | ||
| Диаметр проходного отверстия в патроне, мм | 63 | 43 | |
| Фиксированное деление, части | 2, 3, 4, 6, 8, 12, 24 | ||
| Градуировка диска шпинделя, град. | 360 | ||
| Модуль червячной передачи | 1,5 | 1,25 | |
| Передаточное отношение червячной пары | 1:90 | ||
| Поворот стола при одном обороте червяка, град | 4 | ||
| Минимальное деление шкалы вернера | 10" | ||
| Ширина установочного паза, мм | 16 | ||
| Применяемый патрон токарный | К31210А | К31167 | |
| Допустимая ошибка при делении на 24 | 25" | ||
| Точность деления | 60" | ||
| Вес, кг | 77 | 50 | |
| Размеры упаковки, мм | 490х425х380 | 470х350х360 | |
